第二種電気工事士 平成27年度(2015) 上期 問25 過去問解説

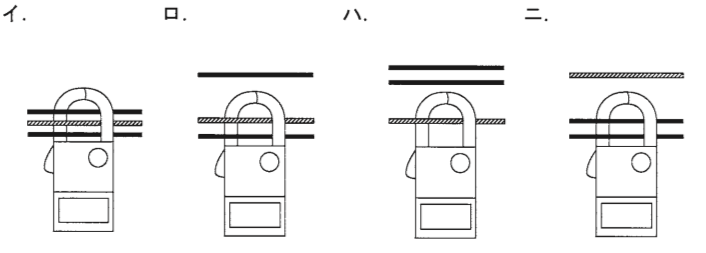

【考え方】漏れ電流を測るときは，電線を全部（単相3線式なら中性線を含む3本）まとめてクランプではさみます。 ■1 しくみ ふつうは，行きの電流と帰りの電流は同じ大きさで，向きが反対です。 電線をすべてまとめてはさむと，打ち消し合って0になります。 漏れ電流があると，その分だけ差が出るので，測れます。 ■2 図を選ぶ 単相3線式では，中性線を含めた3本をすべてはさみます。 3本ともはさんでいるのは(イ)です。→ (イ) 1本や2本だけはさむと，ふつうの負荷電流まで測ってしまいます。 答えは(イ)ピヨ。
