第二種電気工事士 平成27年度(2015) 上期 問41 過去問解説

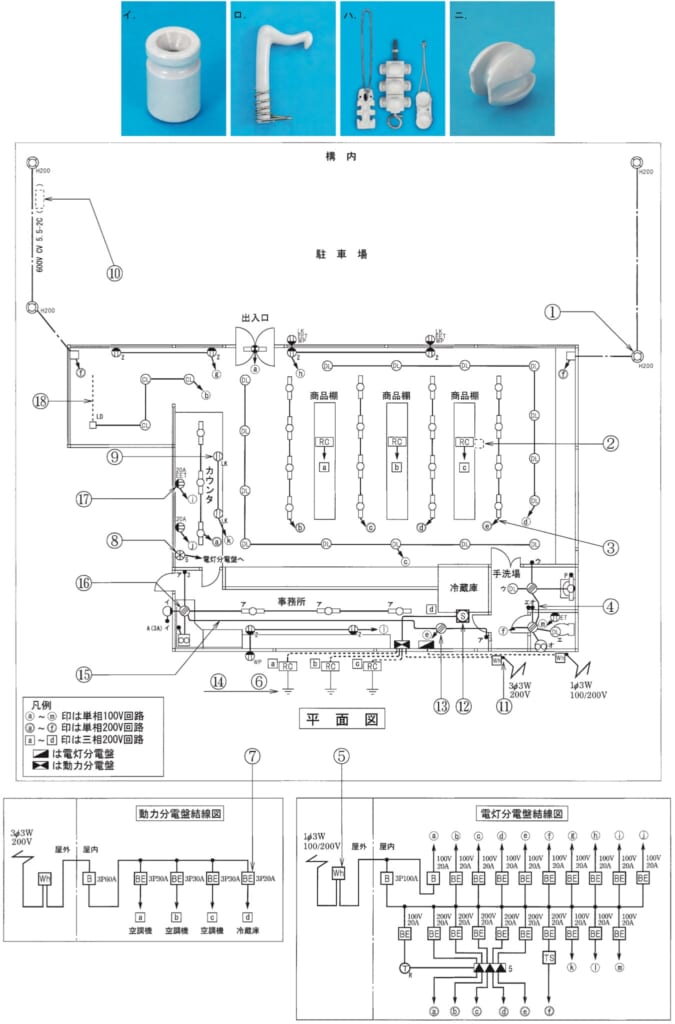

⑪で示す部分でDV線を引き留める場合に使用するものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】DV線（引込用ビニル絶縁電線）は，電柱から建物へ電気を引き込む電線です。建物側は引留用の器具で止めます。
■1 図を読む
⑪は，電柱からの三相200 Vの引込線を，建物で受ける所です。
■2 選ぶもの
DV線は，(ハ)のような引留用の器具（がいしと金具の組み合わせ）で建物に止めます。→ (ハ)
■3 ほかの選択肢
(イ)(ニ)はがいし，(ロ)はがいしを付ける金具で，DV線の引き留めには使いません。
答えは(ハ)ピヨ。
出典：平成27年度（2015） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問41
