第二種電気工事士 平成27年度(2015) 上期 問42 過去問解説

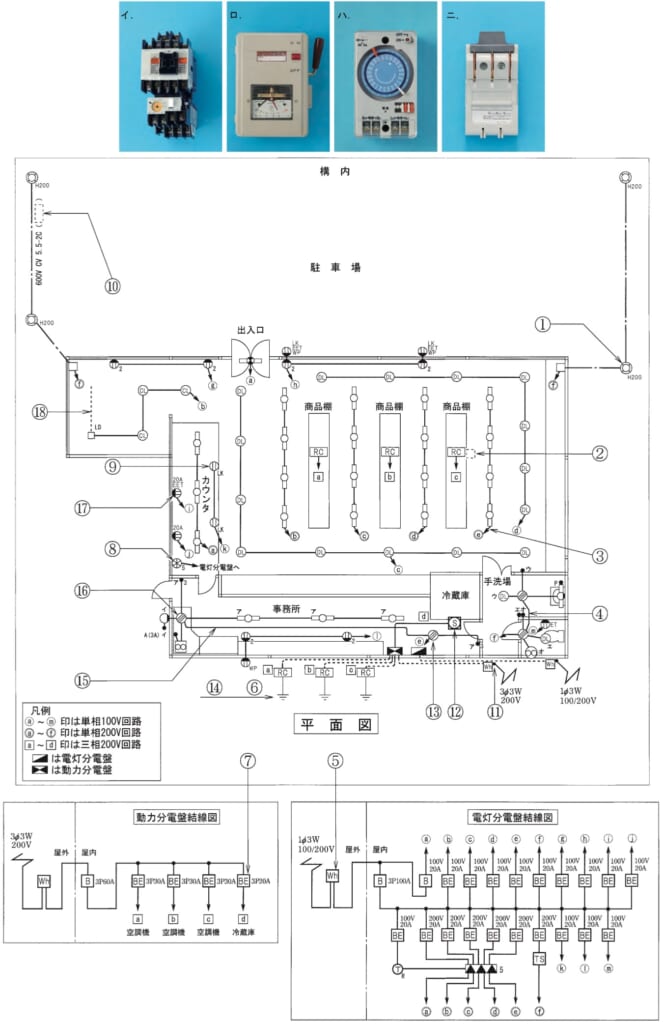

⑫で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】四角の中に，丸で囲んだSは，電流計付箱開閉器です。
■1 図を読む
⑫は，冷蔵庫のそばにある，四角の中に丸で囲んだSを書いた記号です。
これは電流計付箱開閉器（電流計の付いた箱の中に，開閉器が入ったもの）です。
写真では(ロ)です。→ (ロ)
■2 ほかの選択肢
(イ) 電磁開閉器，(ハ) タイムスイッチ，(ニ) 電流計の付いていない開閉器です。
答えは(ロ)ピヨ。
出典：平成27年度（2015） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問42
