第二種電気工事士 平成27年度(2015) 上期 問45 過去問解説
⑮で示す部分の配線工事に必要なケーブルは。

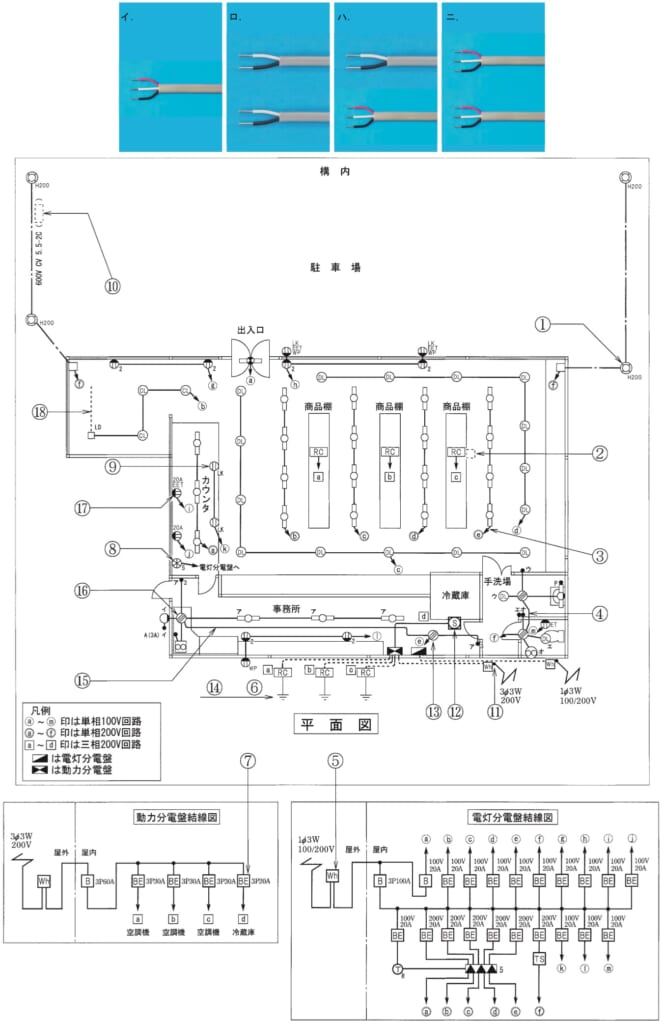

ただし，使用するケーブルの心線数は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】3路スイッチ2個で1つの照明を入り切りするときは，スイッチどうしの間に2本（「1」と「3」の線）がいります。
■1 図を読む
⑮は，⑬のボックスと⑯のボックスの間です。
照明アは，2か所の3路スイッチで入り切りします。電源は⑬の側から来ます。
■2 本数を数える
⑯の先の器具へ行く接地側と非接地側：2本
3路スイッチどうしをつなぐ線：2本
合わせて4本です。
■3 ケーブルを選ぶ
2心のケーブル2本です。→ (ロ)
答えは(ロ)ピヨ。
出典：平成27年度（2015） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問45
