第二種電気工事士 平成27年度(2015) 上期 問46 過去問解説
⑯で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，適切なものは。

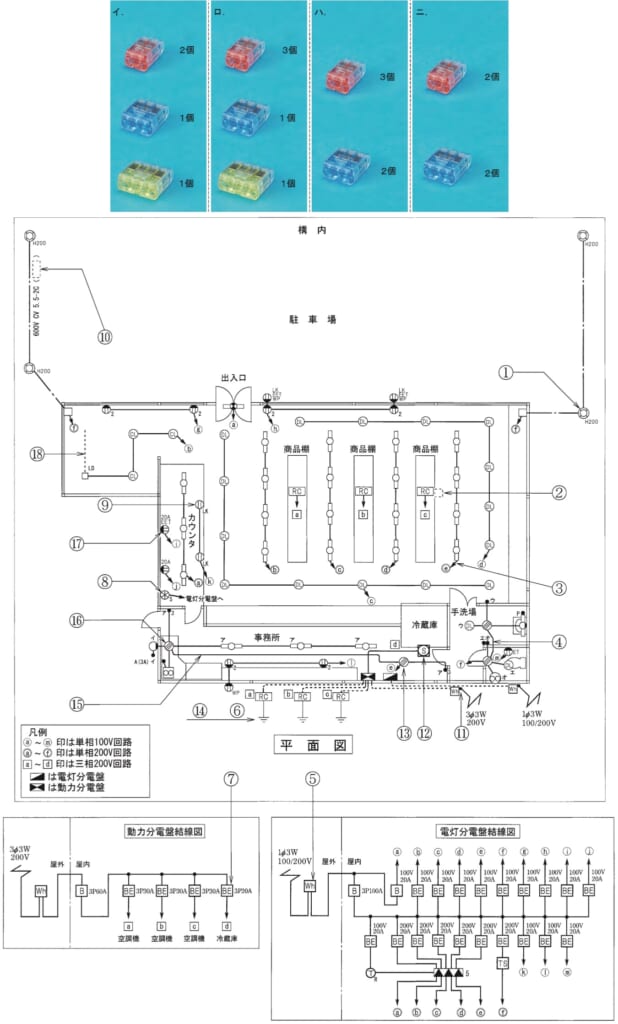

ただし，使用する電線はVVF1.6とし，ボックスを経由する電線は，すべて接続箇所を設けるものとする。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】差込形コネクタは，つなぐ電線の本数に合わせて，2本用・3本用・4本用などを使います。
■1 ⑯に来るもの
⑮の配線（4本），入口の3路スイッチア，照明ア，自動点滅器，換気扇がつながります。
■2 つなぐ所を数える
接地側：⑮・照明ア・自動点滅器・換気扇の4本 → 4本用1個
非接地側：⑮・自動点滅器・換気扇の3本 → 3本用1個
3路スイッチどうしの線2か所と，3路スイッチの「0」から照明アへの線：2本ずつ → 2本用3個
■3 写真を選ぶ
写真では，赤が2本用，青が3本用，黄が4本用です。この組合せは(ロ)です。
答えは(ロ)ピヨ。
出典：平成27年度（2015） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問46
