第二種電気工事士 平成27年度(2015) 上期 問47 過去問解説
⑰で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】「20A EET」は，20 A用の接地極付接地端子付コンセントです。刃の穴の片方がT字形で，アースの穴と端子があります。
■1 図を読む

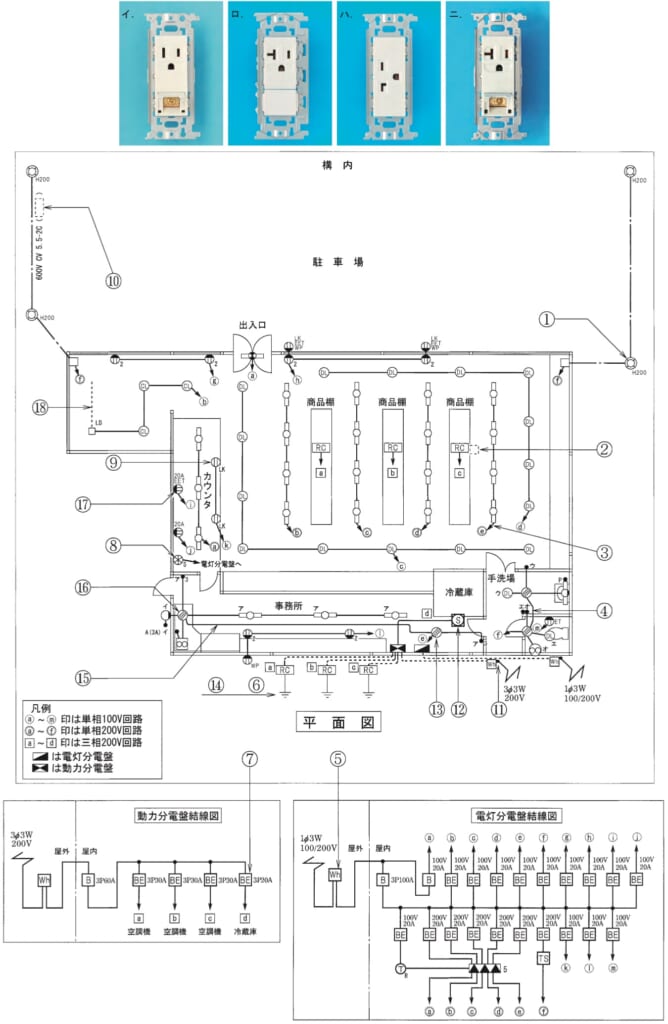

⑰は，カウンタの近くのコンセントで，「20A」「EET」と書いてあります。
■2 形を考える
20 A用は，刃の穴の片方がT字形です。
EETは，接地極（アースの穴）と接地端子（アースの線をつなぐねじ）の両方が付いています。
写真では(ニ)です。→ (ニ)
■3 ほかの選択肢
(イ) 15 A用の接地極付接地端子付，(ロ) 20 A用の接地極付（接地端子なし），(ハ) 250 V用です。
答えは(ニ)ピヨ。
出典：平成27年度（2015） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問47
