第二種電気工事士 平成27年度(2015) 上期 問50 過去問解説

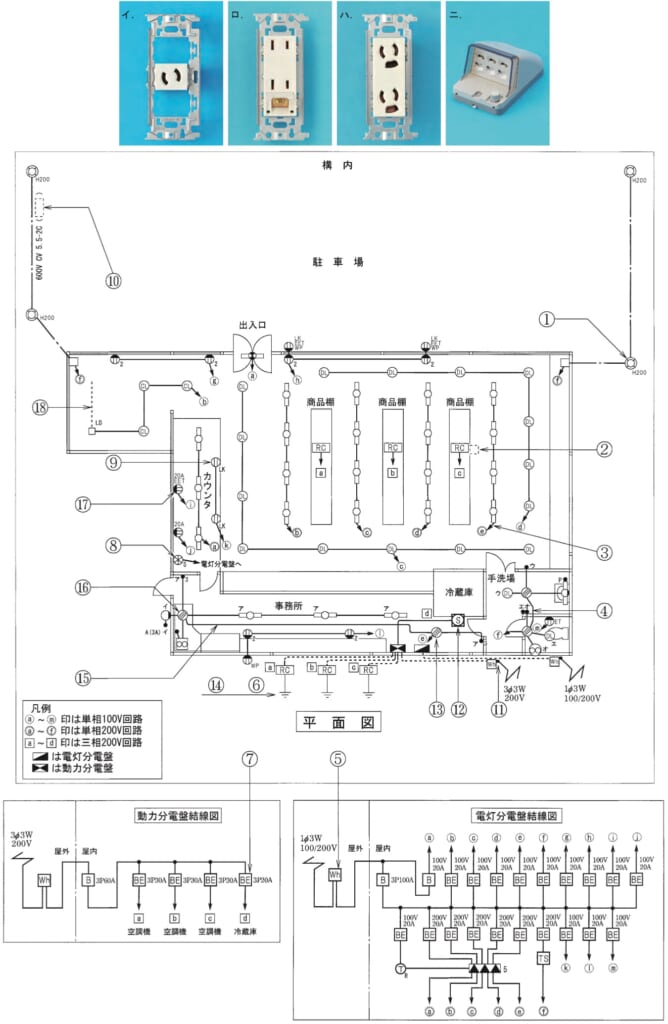

この配線図で，使用されているコンセントは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】コンセントの傍記は，LK＝抜け止め形，ET＝接地端子付，EET＝接地極付接地端子付，WP＝防雨形，2＝2口です。
■1 図にあるもの
(イ)は，丸くまがった差込口の，1口の抜け止め形コンセントです。
図のカウンタの上には，天井に付ける抜け止め形（LK）のコンセントがあります。→ (イ)
■2 図にないもの
(ロ) 2口の接地端子付，(ハ) 2口の抜け止め形の接地極付，(ニ) 床に付けるコンセントは，図にありません。
答えは(イ)ピヨ。
出典：平成27年度（2015） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問50
