第二種電気工事士 平成27年度(2015) 下期 問17 過去問解説

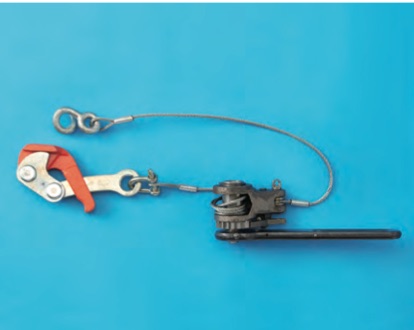

写真に示す工具の用途は。
- イ 太い電線を曲げてくせをつけるのに用いる。
- ロ 施工時の電線管の回転等すべり止めに用いる。
- ハ 電線の支線として用いる。
- ニ 架空線のたるみを調整するのに用いる。
答えと解説を見る
正解はニ
解説
【考え方】張線器（シメラー）は，架空線（電柱の間に張った電線）を引っぱって，たるみを調整する工具です。
■1 写真を読む
ワイヤと，電線をつかむ金具，巻き取るハンドルが付いた工具です。
これは張線器（ちょうせんき）です。
■2 用途
電柱の間に張った電線を引っぱって，たるみを調整します。→ (ニ)
■3 ほかの選択肢
電線を曲げる，管のすべり止め，支線（電柱を支えるワイヤ）は，張線器の用途ではありません。
答えは(ニ)ピヨ。
出典：平成27年度（2015） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問17
