第二種電気工事士 平成27年度(2015) 下期 問33 過去問解説

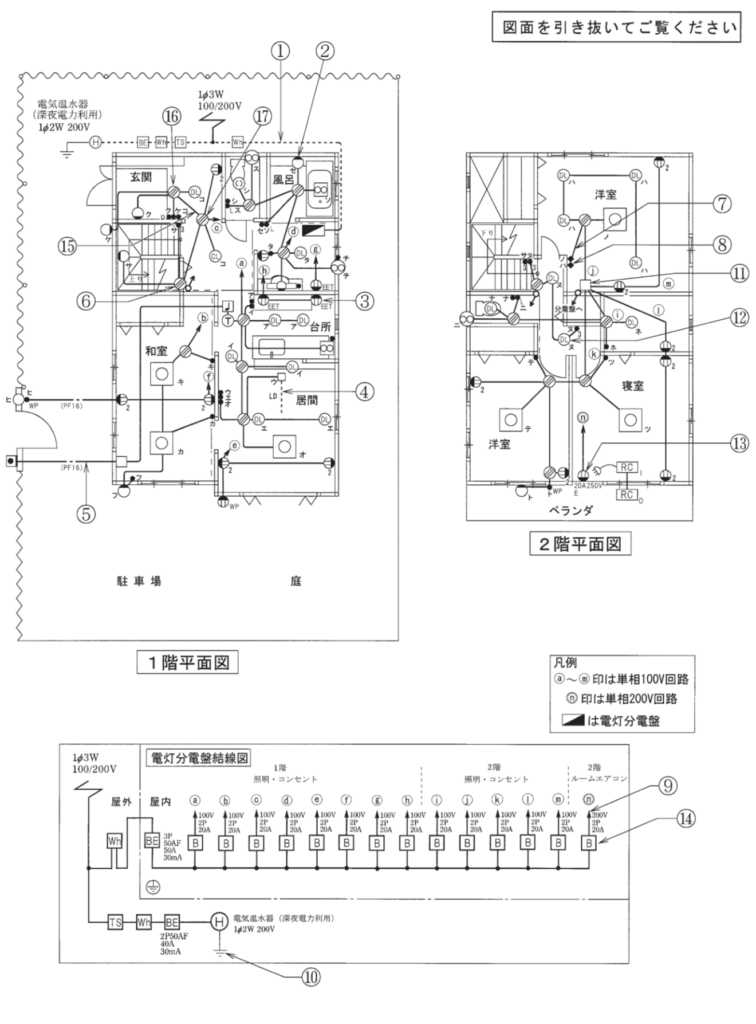

【考え方】コンセントの傍記は，E＝接地極付，ET＝接地端子付，EET＝接地極付接地端子付，EL＝漏電遮断器付です。 ■1 図を読む ③は，台所のコンセントで，EETと書いてあります。 ■2 種類 EETは，接地極付接地端子付コンセントです。→ (ロ) アースの刃を差す穴（接地極）と，アースの線をつなぐ端子（接地端子）の両方があります。 ■3 ほかの選択肢 (イ) 接地端子付はET，(ハ) 接地極付はE，(ニ) 漏電遮断器付はELです。 答えは(ロ)ピヨ。
