第二種電気工事士 平成27年度(2015) 下期 問41 過去問解説

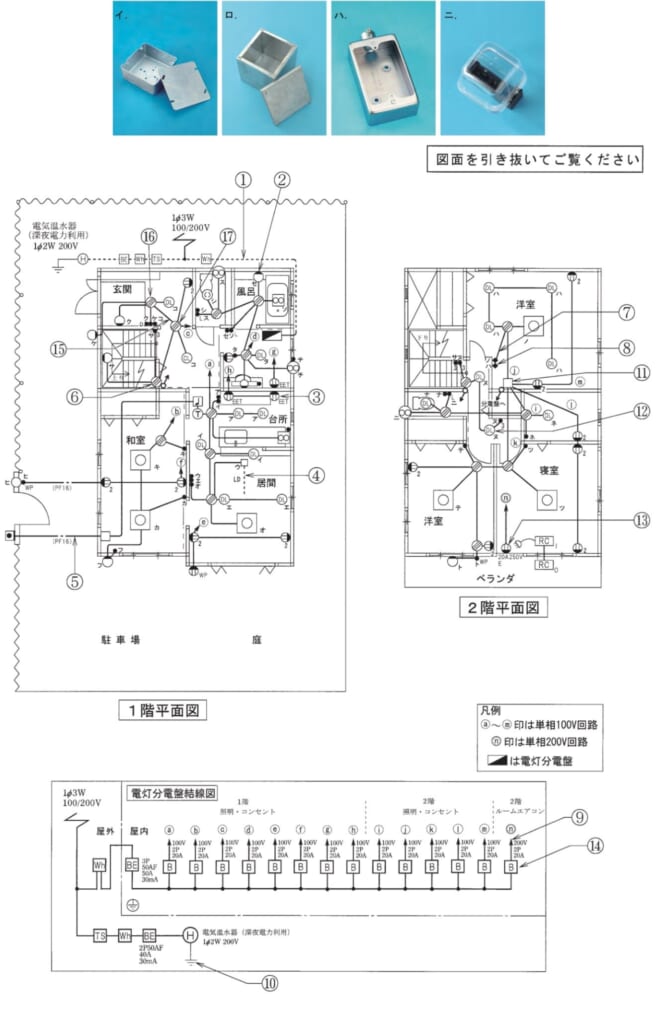

⑪で示す図記号のものは。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】四角（□）の記号はジョイントボックス（電線どうしをつなぐ箱）です。
■1 ⑪の記号を見る
⑪は、2階の廊下にある、四角の記号です。
これはジョイントボックスです。
■2 写真を選ぶ
写真イの、四角い金属の箱とふたがこれです。→ (イ)
ロ：深い金属製の箱（プルボックス）です。
ハ：露出形のスイッチボックスです。
ニ：VVF用ジョイントボックスです。
答えは(イ)ピヨ。
出典：平成27年度（2015） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問41
