第二種電気工事士 平成27年度(2015) 下期 問42 過去問解説

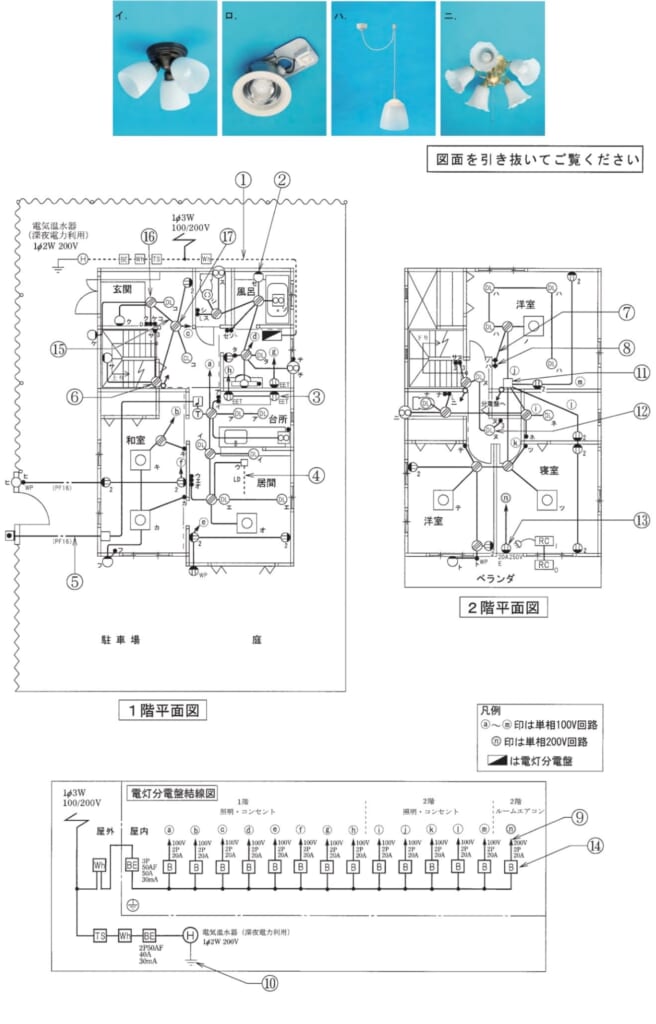

⑫で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】丸の中にDLと書いた記号は、ダウンライト（天井に埋めこむ照明）です。
■1 ⑫の記号を見る
⑫は、2階の廊下にある、丸の中にDLと書いた記号です。
DLはダウンライトで、天井に埋めこむ照明器具です。
■2 写真を選ぶ
写真ロがダウンライトです。→ (ロ)
イ・ニ：天井に直接付ける照明器具です（ニはシャンデリア）。
ハ：コードでつり下げるペンダントです。
答えは(ロ)ピヨ。
出典：平成27年度（2015） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問42
