第二種電気工事士 平成27年度(2015) 下期 問44 過去問解説

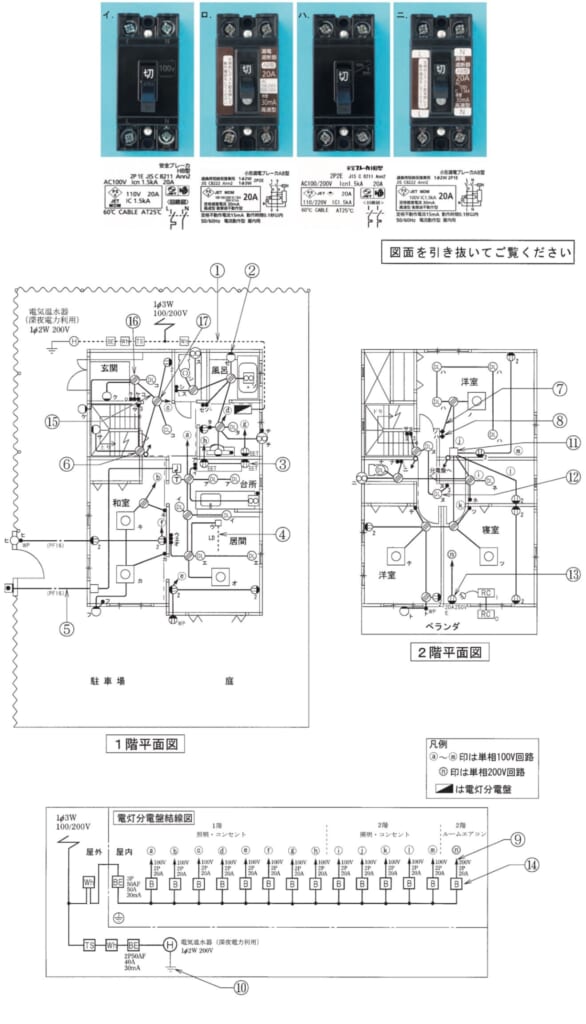

【考え方】単相200 Vの分岐回路は2極2素子（2P2E）、単相100 Vは2極1素子（2P1E）の配線用遮断器を使います。 ■1 ⑭がどこかを見る ⑭は、電灯分電盤の、200 Vの回路ⓝの配線用遮断器（ブレーカ）です。 ■2 素子の数を考える 素子は、電流を見はって、多すぎると切る部分です。 単相200 Vは、2本の線のどちらも大地との間に電圧があるので、2本とも素子がいります。 写真ハの、100/200 V用で2P2Eの配線用遮断器です。→ (ハ) ■3 ほかの選択肢 イ：100 V用の2P1Eです。 ロ・ニ：漏電遮断器です。 答えは(ハ)ピヨ。
