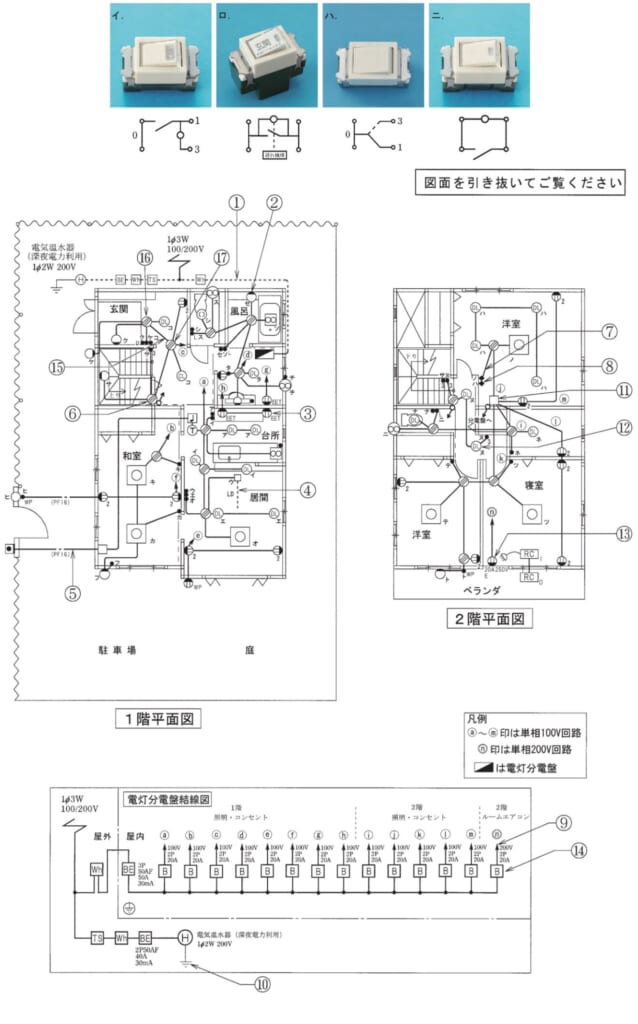

第二種電気工事士 平成27年度(2015) 下期 問48 過去問解説

【考え方】スイッチの横の文字で種類がわかります。3＝3路スイッチ、D＝遅延スイッチ（遅れて切れる）、L＝確認表示灯内蔵、H＝位置表示灯内蔵です。 ■1 写真ニを見る 写真ニは、スイッチの接点と並んでランプがあります。 これは位置表示灯内蔵スイッチ（切っているときにランプが光り、暗い所でも場所がわかる）です。 図には、Hの付いたスイッチがないので、使われていません。→ (ニ) ■2 ほかの選択肢 イ・ハ：3路スイッチの仲間で、階段などで使われています。 ロ：遅延スイッチで、玄関のDの付いたスイッチで使われています。 答えは(ニ)ピヨ。
