第二種電気工事士 平成27年度(2015) 下期 問50 過去問解説

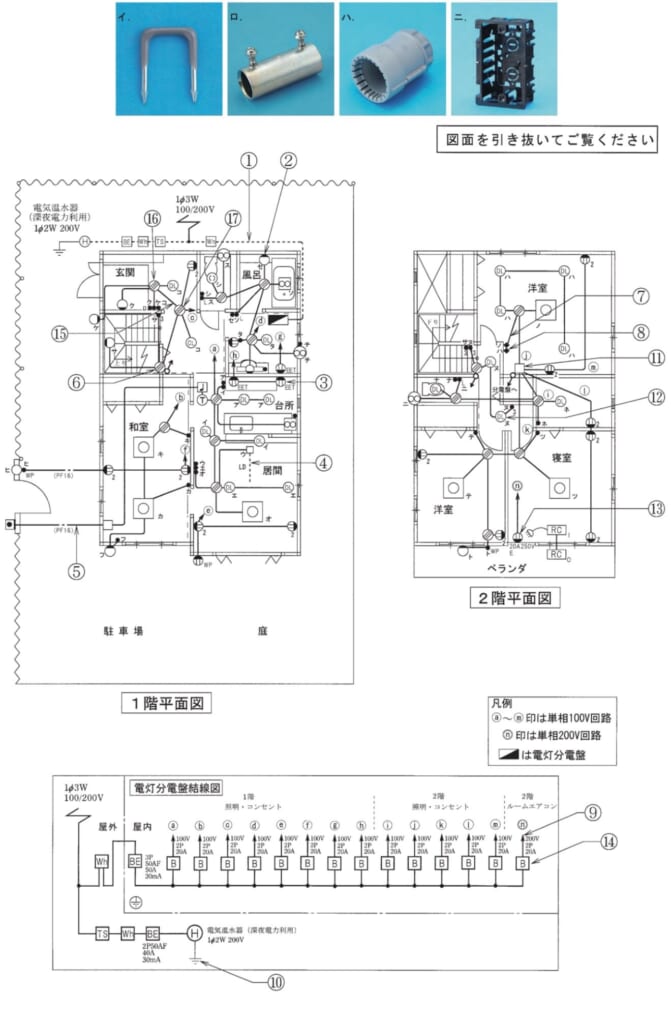

【考え方】ねじなしカップリングは、ねじなし電線管（金属管）どうしをつなぐ部品です。この図の管はPF管だけです。 ■1 図の管を見る この配線図で使う管は、（PF16）と書いた合成樹脂製可とう電線管（曲げられるプラスチックの管）だけです。 金属管はありません。 ■2 写真を確かめる ロ：ねじなしカップリングです。金属管がないので使いません。→ (ロ) イ：ステープルで、VVFケーブルを留めます。使います。 ハ：PF管のカップリングです。使います。 ニ：スイッチなどを取り付ける埋込用のボックスです。使います。 答えは(ロ)ピヨ。
