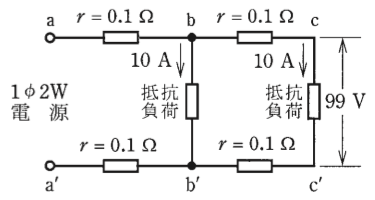

第二種電気工事士 平成27年度(2015) 下期 問6 過去問解説

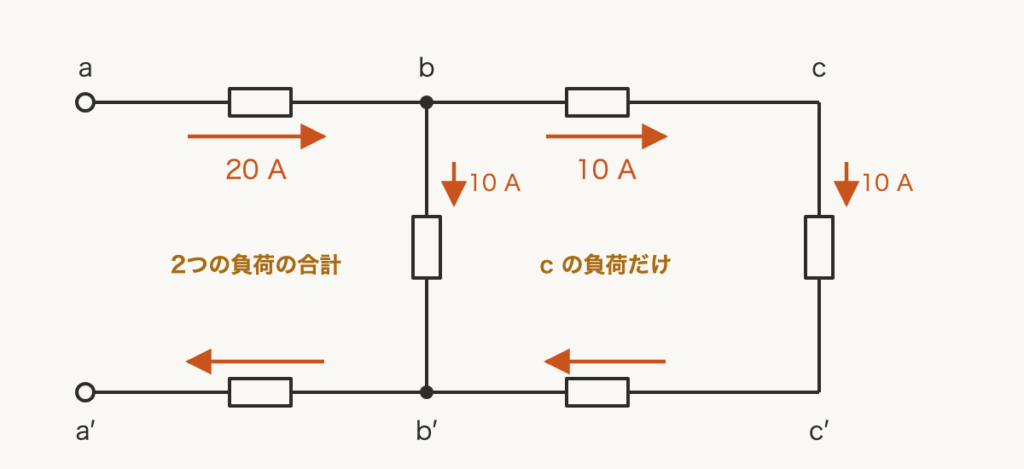

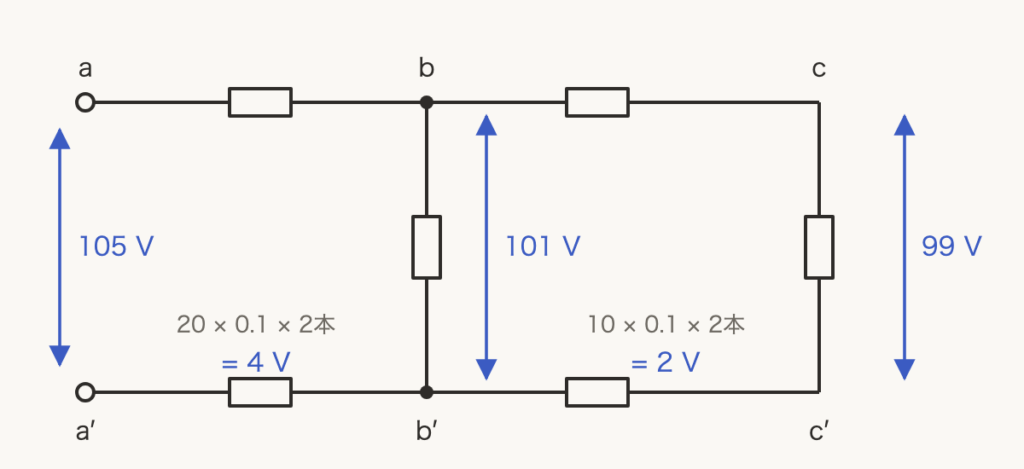

【考え方】負荷から電源へ、後ろから順にさかのぼります。区間ごとに流れる電流がちがうことに気をつけます。 ■1 区間ごとの電流 電線1本の抵抗　$r = 0.1\,\Omega$ b−c 間の電線には、c の負荷の 10 A が流れます。 a−b 間の電線には、2つの負荷の合計 20 A が流れます。 ■2 後ろから電圧を足していく 電源に近づくほど、電線で下がった分だけ電圧が高くなります。 b−b′ 間：c−c′ 間の99 Vに、b−c 間の電線（行きと帰りの2本）で下がった分を足します。 $2 \times 0.1 \times 10 = 2\,\mathrm{V}$ $99 + 2 = 101\,\mathrm{V}$ a−a′ 間：b−b′ 間の101 Vに、a−b 間の電線で下がった分を足します。 $2 \times 0.1 \times 20 = 4\,\mathrm{V}$ $101 + 4 = 105\,\mathrm{V}$ 答えは(ニ)ピヨ。
