第二種電気工事士 平成28年度(2016) 上期 問1 過去問解説

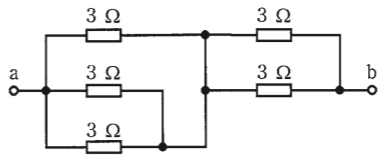

図のような回路で，端子a－b間の合成抵抗［Ω］は。
- イ 1.1
- ロ 2.5
- ハ 6
- ニ 15
答えと解説を見る
正解はロ
使う公式
並列の合成抵抗（同じ抵抗 R が n 本） $R_0 = \dfrac{R}{n}$（R：1本の抵抗[Ω]、n：本数）
直列の合成抵抗 $R_0 = R_1 + R_2$
解説
【考え方】図を描き直して，どの抵抗が同じ2点の間にあるか（並列か）を見ます。左の3本は，3本とも a と真ん中の点の間にあるので並列です。
■1 左側の3本（並列）
抵抗はどれも3 Ωです。
下の2本は，右のはしで真ん中の点につながっています。
なので，3本とも a と真ん中の点の間の並列です。
$\dfrac{3}{3} = 1\,\Omega$
■2 右側の2本と合わせる
右側の2本も並列です。左と右は直列につながっています。
$\dfrac{3}{2} = 1.5\,\Omega$
$1 + 1.5 = 2.5\,\Omega$
答えは(ロ)ピヨ。
抵抗はどれも3 Ωです。
下の2本は，右のはしで真ん中の点につながっています。
なので，3本とも a と真ん中の点の間の並列です。
$\dfrac{3}{3} = 1\,\Omega$
■2 右側の2本と合わせる
右側の2本も並列です。左と右は直列につながっています。
$\dfrac{3}{2} = 1.5\,\Omega$
$1 + 1.5 = 2.5\,\Omega$
答えは(ロ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問1
