第二種電気工事士 平成28年度(2016) 上期 問10 過去問解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3 m，配線用遮断器からコンセントまでは8 mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

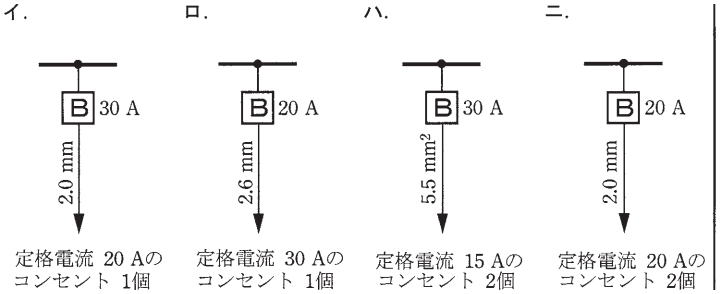

（選択肢イ〜ニは，図を見てください。）
- イ 配線用遮断器30 A，電線2.0 mm，定格電流20 Aのコンセント1個
- ロ 配線用遮断器20 A，電線2.6 mm，定格電流30 Aのコンセント1個
- ハ 配線用遮断器30 A，電線5.5 mm²，定格電流15 Aのコンセント2個
- ニ 配線用遮断器20 A，電線2.0 mm，定格電流20 Aのコンセント2個
答えと解説を見る
正解はニ
解説
【考え方】配線用遮断器（ブレーカ）の大きさで、電線の太さとコンセントが決まります。20 Aの遮断器は電線1.6 mm以上・コンセント20 A以下、30 Aの遮断器は電線2.6 mm（5.5 mm²）以上・コンセント20 A以上30 A以下です。
■1 1つずつ確かめる
(イ) 30 Aの回路の電線が2.0 mmです。2.6 mm以上がいるので、細すぎてだめです。
(ロ) 20 Aの回路に30 Aのコンセントです。20 A以下でないといけないので、だめです。
(ハ) 30 Aの回路に15 Aのコンセントです。20 A以上がいるので、だめです。
(ニ) 20 Aの回路に2.0 mmの電線（1.6 mm以上でよい）と20 Aのコンセントです。決まりどおりです。
答えは(ニ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問10
