第二種電気工事士 平成28年度(2016) 上期 問17 過去問解説

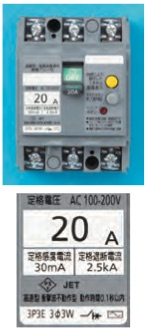

【考え方】漏電遮断器には、定格感度電流（例 30 mA）の表示と、テストボタンがあります。 ■1 写真を見る 写真の器具には「定格感度電流 30 mA」と書いてあり、テストボタンも付いています。 漏れた電流（漏電）を感じて電気を切る、漏電遮断器です。→ (ロ) ■2 ほかの選択肢 (イ) 配線用遮断器は、電流が多すぎると切る物で、感度電流の表示やテストボタンはありません。 (ハ) 電磁接触器は、電磁石の力で電動機などを入り切りする物です。 (ニ) 漏電警報器は、漏電を知らせるだけで、電気は切りません。 答えは(ロ)ピヨ。
