第二種電気工事士 平成28年度(2016) 上期 問32 過去問解説

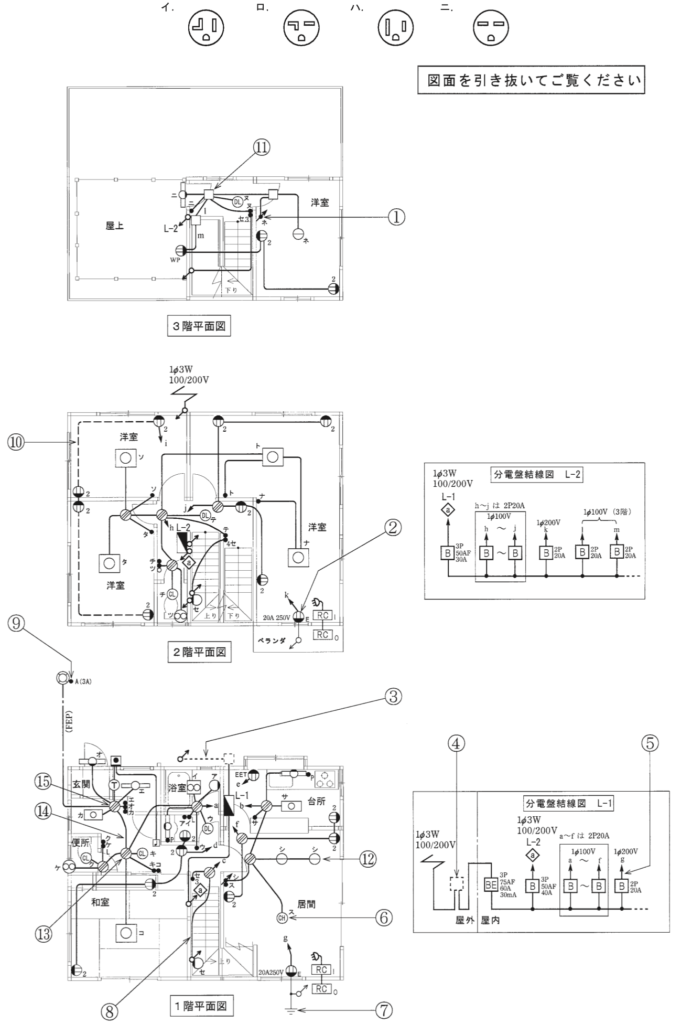

②で示すコンセントの極配置（刃受）で，正しいものは。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】「20A 250V E」は、単相200 V用・20 A・接地極付です。横の穴とかぎ形の穴、それに接地極の穴がある形です。
■1 ②の記号を読む
②は、2階のベランダの近くのルームエアコン用コンセントで、「20A 250V」「E」と書かれています。
■2 形を選ぶ
横向きの穴、かぎ形の穴、接地極の穴がある形は、ロです。→ (ロ)
■3 ほかの選択肢
イ：20 A 125 V（100 V用）の接地極付です。
ハ：15 A 125 V（100 V用）の接地極付です。
ニ：15 A 250 Vの接地極付です。
答えは(ロ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問32
