第二種電気工事士 平成28年度(2016) 上期 問34 過去問解説

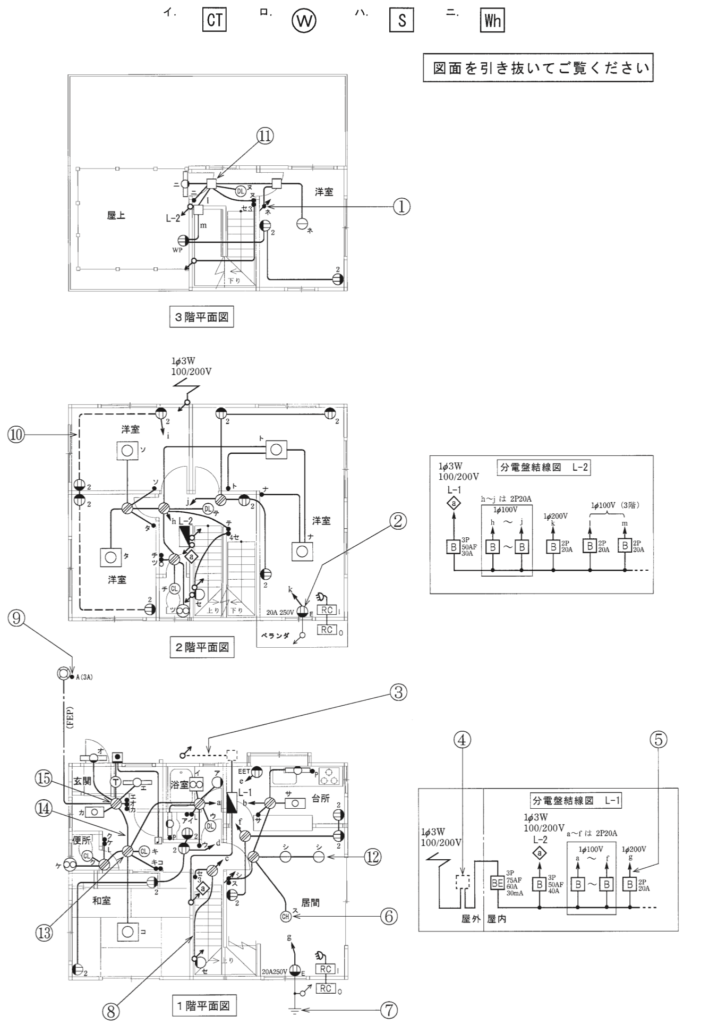

④で示す部分に取り付ける計器の図記号は。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】Whは電力量計（使った電気の量をはかる）、Wは電力計、CTは変流器、Sは開閉器です。
■1 ④がどこかを見る
④は、分電盤L-1の結線図で、屋外の点線の四角の部分です。
引込線から入ってすぐの所なので、電力量計を付けます。
■2 記号を選ぶ
電力量計の図記号は、四角にWhと書いたニです。→ (ニ)
「W」だけの電力計は、今の電力をはかる計器で、使った量ははかれません。
答えは(ニ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問34
