第二種電気工事士 平成28年度(2016) 上期 問42 過去問解説

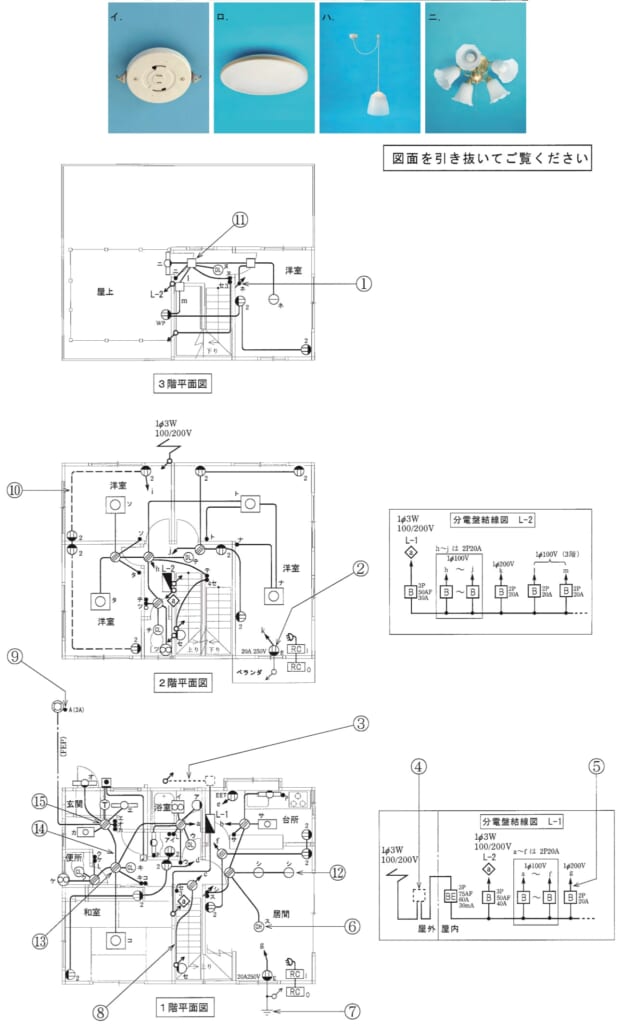

⑫で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】丸の中に横線を1本引いた記号は、ペンダント（コードでつり下げる照明）です。
■1 ⑫の記号を見る
⑫は、1階の居間の照明シで、丸の中に横線を1本引いた記号です。
これはペンダントで、天井からコードでつり下げる照明です。
■2 写真を選ぶ
写真ハがペンダントです。→ (ハ)
イ：引掛シーリング（照明を付けるための天井の差込口）です。
ロ：シーリングライト（天井に直接付ける照明）です。
ニ：シャンデリヤです。
答えは(ハ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問42
