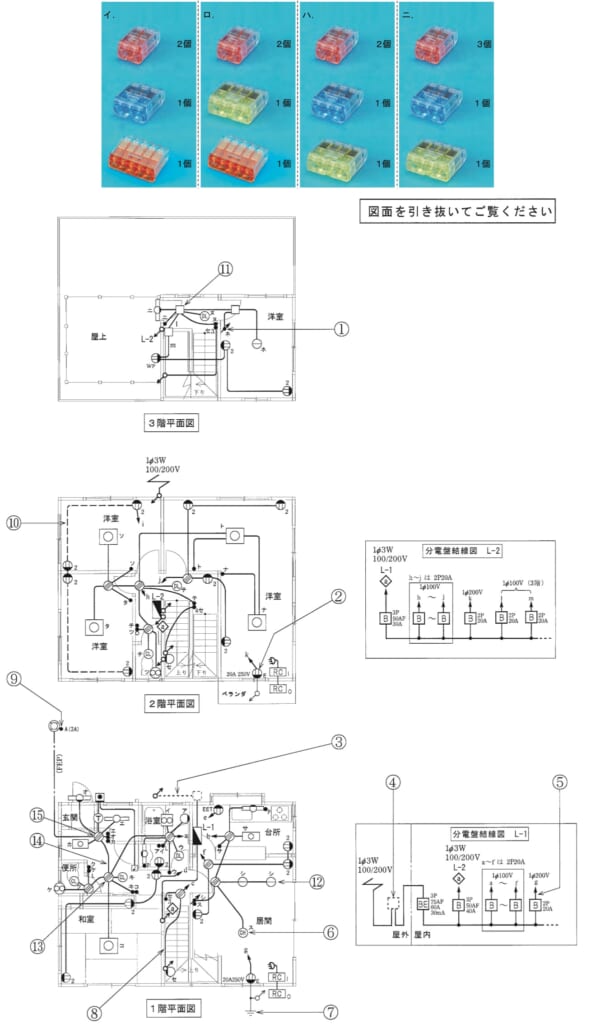

第二種電気工事士 平成28年度(2016) 上期 問43 過去問解説

【考え方】差込形コネクタは、つなぐ電線の本数に合ったもの（2本用、4本用、5本用など）を使います。 ■1 ⑬につながる物を見る ⑬は、1階の和室の近くのボックスです。 浴室の前のボックスからの電源、玄関のボックス、便所のボックス、照明キ、照明コ、スイッチ「キ」「コ」がつながります。 ■2 線の種類ごとに数える 白（接地側）：電源・玄関・便所・照明キ・照明コの5本 → 5本用1個 黒（非接地側）：電源・玄関・便所・スイッチの4本 → 4本用1個 スイッチから照明キへの返り線：2本 → 2本用1個 スイッチから照明コへの返り線：2本 → 2本用1個 ■3 まとめる 5本用1個、4本用1個、2本用2個です。→ (ロ) 答えは(ロ)ピヨ。
