第二種電気工事士 平成28年度(2016) 上期 問44 過去問解説
⑭で示す部分の配線工事に必要なケーブルは。

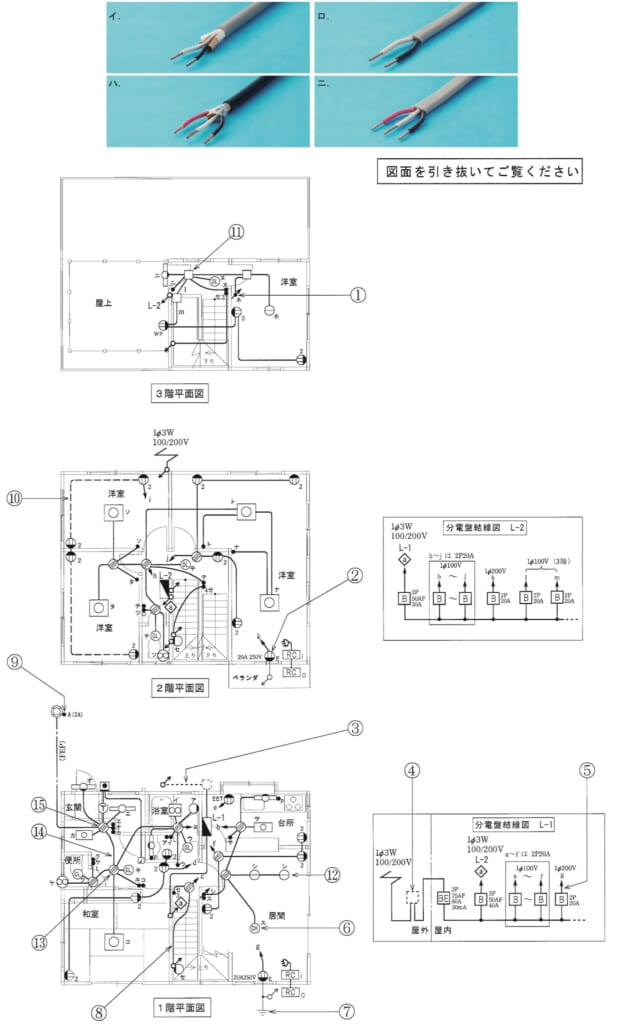

ただし，使用するケーブルの心線数は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】通る線の本数（最少電線本数）を数えて、その本数のケーブルを選びます。
■1 ⑭がどこかを見る
⑭は、和室の近くのボックス（⑬）から、玄関のボックス（⑮）へ行く配線です。
■2 線を数える
玄関の照明やスイッチの線は、⑮の中で全部つなぎます。
なので、ここは電気を送る黒（非接地側）と白（接地側）の2本だけでよいです。
■3 ケーブルを選ぶ
2本なので、2心（中に電線が2本入った）のVVFケーブル、ロです。→ (ロ)
答えは(ロ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問44
