第二種電気工事士 平成28年度(2016) 上期 問45 過去問解説
⑮で示すVVF用ジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，適切なものは。

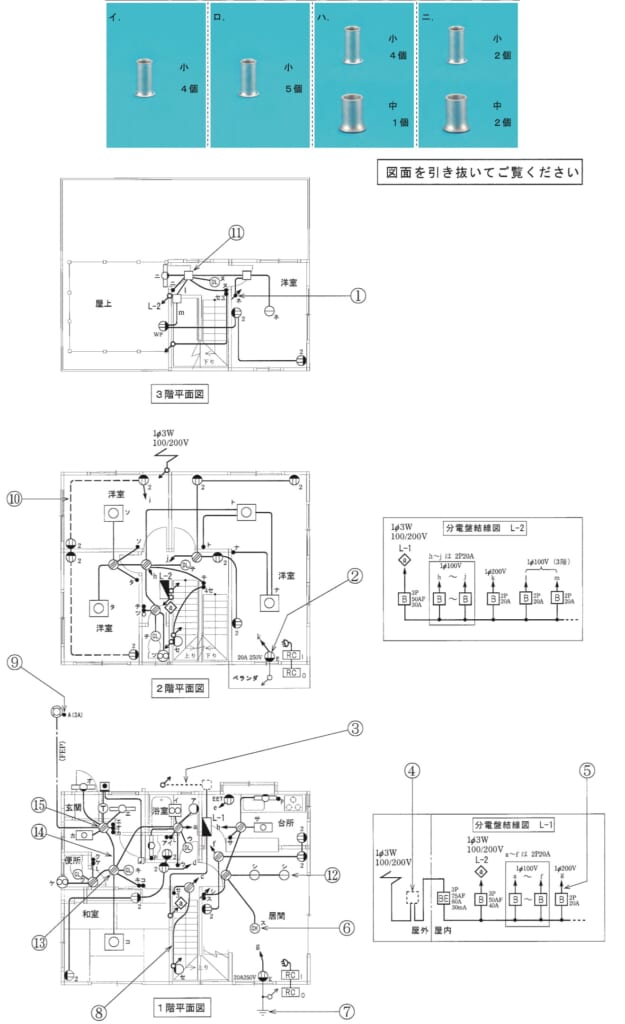

ただし，使用する電線はすべてVVF1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】リングスリーブは、1.6 mmの電線2〜4本なら小、5〜6本なら中を使います。
■1 ⑮につながる物を見る
⑮は玄関のボックスです。
⑭（電源）、玄関の外の照明オ、照明エ、照明カ、スイッチ「エ」「オ」「カ」、チャイムの変圧器（T）、屋外灯（自動点滅器付き）がつながります。
■2 線の種類ごとに数える
白（接地側）：電源・照明オ・照明エ・照明カ・変圧器・屋外灯の6本 → 中1個
黒（非接地側）：電源・スイッチ・変圧器・屋外灯の4本 → 小1個
スイッチから照明オ・エ・カへの返り線：2本ずつ3組 → 小3個
■3 まとめる
小4個と中1個です。→ (ハ)
答えは(ハ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問45
