第二種電気工事士 平成28年度(2016) 上期 問46 過去問解説

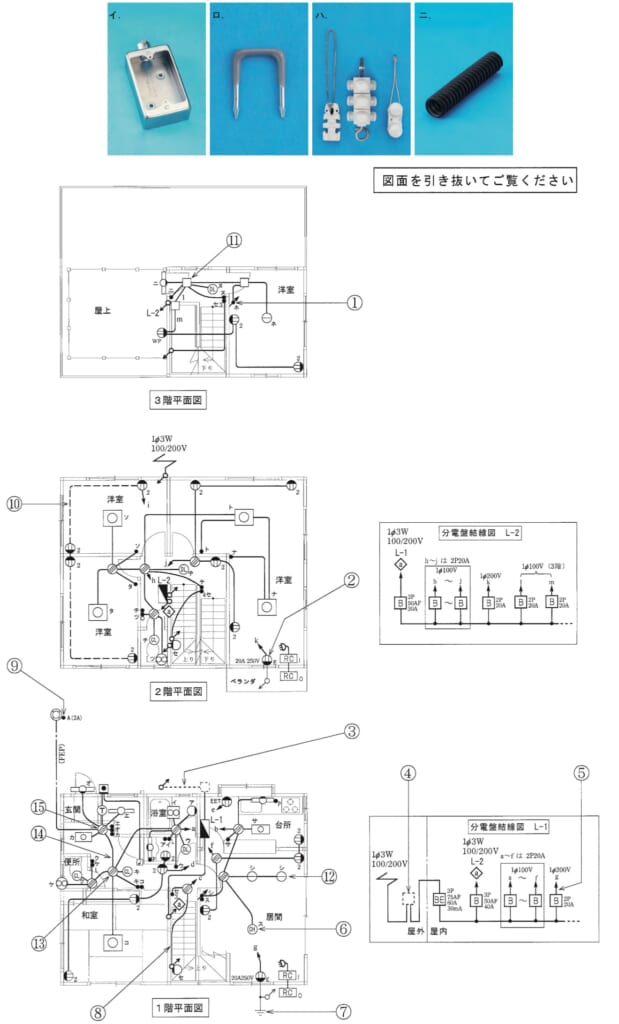

この配線図の施工で，一般的に使用されることのないものは。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】この配線図は木造住宅のケーブル工事で、金属管工事がありません。金属管用の物は使いません。
■1 写真を確かめる
イ：金属管をつなぐ口の付いた、金属製の露出スイッチボックスです。金属管工事がないので使いません。→ (イ)
ロ：ステープルで、VVFケーブルを留めるのに使います。
ハ：引込線を引き留める部品で、使います。
ニ：波付硬質合成樹脂管（FEP）で、屋外灯への地中の配線に使います。
答えは(イ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問46
