第二種電気工事士 平成28年度(2016) 上期 問47 過去問解説

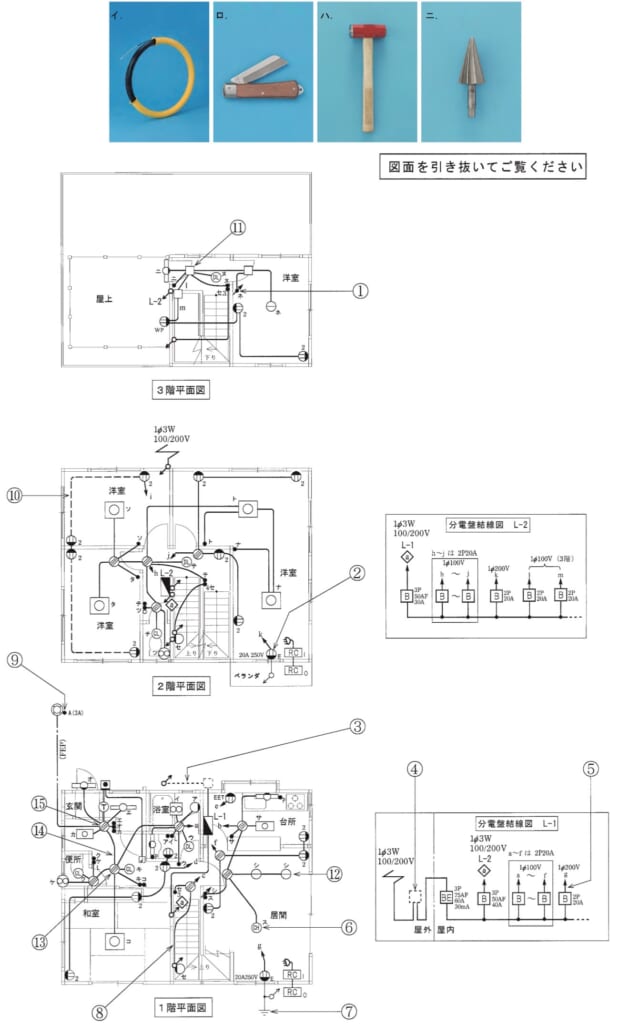

この配線図の施工で，一般的に使用されることのないものは。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】ステップドリルは、金属の板に穴をあける工具です。この配線図には金属の箱や板に穴をあける工事がありません。
■1 写真を確かめる
ニ：段のついた円すい形の刃で、金属の板に穴をあけるステップドリルです。使いません。→ (ニ)
イ：管に電線を通す呼び線挿入器です。使います。
ロ：ケーブルの被覆（電線をおおうビニル）をむく電工ナイフです。使います。
ハ：ハンマです。使います。
答えは(ニ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問47
