第二種電気工事士 平成28年度(2016) 上期 問48 過去問解説

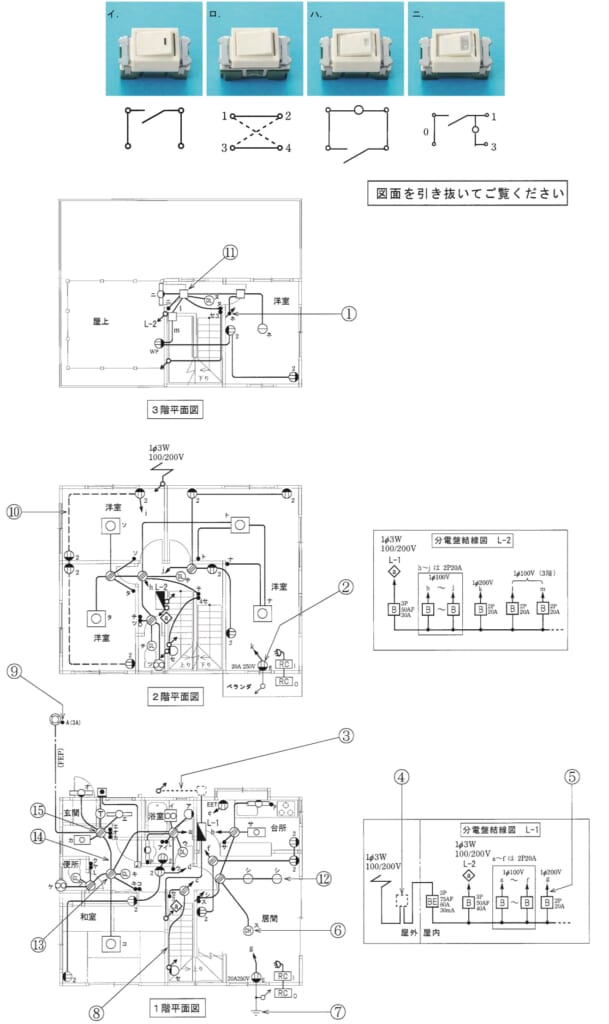

【考え方】スイッチの接点の形で種類を見分けます。単極は接点1つ、3路は0・1・3の端子、4路は1・2・3・4の端子、位置表示灯内蔵はランプが接点と並列です。 ■1 写真ハを見る ハは、ランプがスイッチの接点と並んでつながった、位置表示灯内蔵スイッチ（傍記H）です。 この配線図には、Hの付いたスイッチがないので、使われていません。→ (ハ) ■2 ほかの選択肢 イ：単極スイッチで、いろいろな所で使われています。 ロ：4路スイッチで、2階の「4セ」で使われています。 ニ：3路スイッチで、「セ3」で使われています。 答えは(ハ)ピヨ。
