第二種電気工事士 平成28年度(2016) 下期 問1 過去問解説

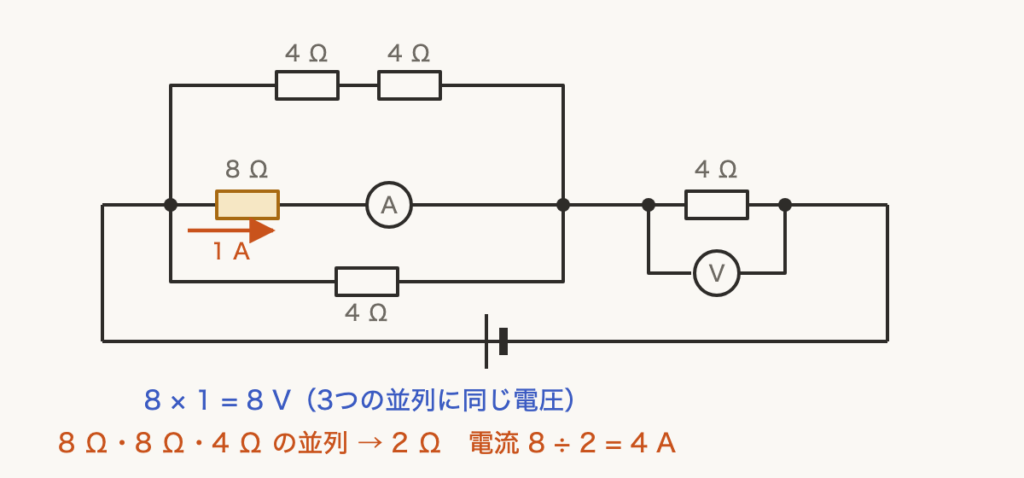

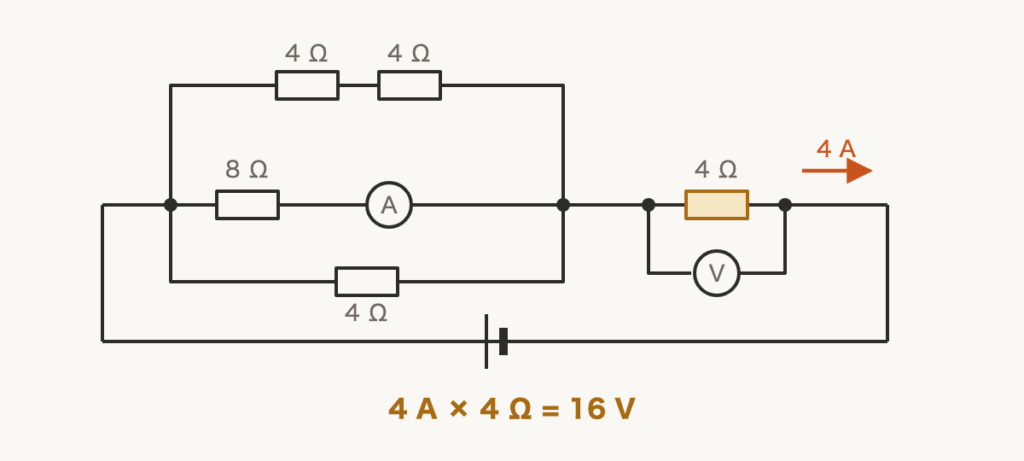

【考え方】電流計の8 Ωから，左の並列の部分の電圧を出します。並列はどの道も同じ電圧です。 ■1 左の並列の部分の電圧と電流を出す 電流計のある8 Ωに1 A流れるので，電圧は次のとおりです。 $V = 8 \times 1 = 8\,\mathrm{V}$ 左の並列は3本の道です。 上の道は 4 Ω＋4 Ω＝8 Ω，真ん中は8 Ω，下は4 Ωです。 どの道にも同じ8 Vがかかります。 3本の合成抵抗を出して，全体の電流を求めます。 $\dfrac{1}{R} = \dfrac{1}{8} + \dfrac{1}{8} + \dfrac{1}{4}$ $\dfrac{1}{4}$ を通分して $\dfrac{2}{8}$ にします。 $= \dfrac{1}{8} + \dfrac{1}{8} + \dfrac{2}{8}$ $= \dfrac{4}{8} = \dfrac{1}{2}$ $R = 2\,\Omega$ $I = \dfrac{8}{2} = 4\,\mathrm{A}$ ■2 電圧計の値を出す 全体の4 Aは，右の4 Ωを通ります。電圧計はこの4 Ωの電圧をはかります。 $V = 4 \times 4 = 16\,\mathrm{V}$ 答えは(イ)ピヨ。
