第二種電気工事士 平成28年度(2016) 下期 問18 過去問解説

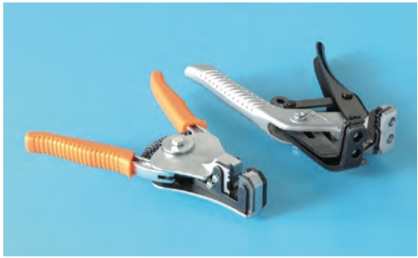

写真に示す工具の用途は。
- イ VVRケーブルの外装や絶縁被覆をはぎ取るのに用いる。
- ロ CVケーブル（低圧用）の外装や絶縁被覆をはぎ取るのに用いる。
- ハ VVFケーブルの外装や絶縁被覆をはぎ取るのに用いる。
- ニ VFFコード（ビニル平形コード）の絶縁被覆をはぎ取るのに用いる。
答えと解説を見る
正解はハ
解説
【考え方】VVFストリッパは、平形のVVFケーブルの外装（シース）と絶縁被覆をはぎ取る工具です。
■1 写真を見る
写真は、平らなケーブルをはさむ刃の付いた工具で、VVFストリッパです。
VVFケーブルの外側の外装と、中の電線の被覆を、きれいにはぎ取ります。→ (ハ)
■2 ほかの選択肢
(イ) VVR、(ロ) CVは丸形のケーブルなので、平形用の刃に合いません。
(ニ) VFFはコード（細い線をより合わせた電線）で、この工具には合いません。
答えは(ハ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問18
