第二種電気工事士 平成28年度(2016) 下期 問21 過去問解説

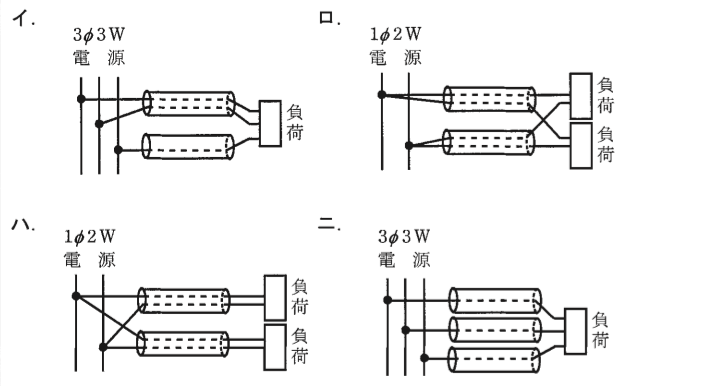

【考え方】金属管工事では、1つの回路の行きと帰りの電線を、全部同じ管に入れます。 ■1 なぜ同じ管に入れるか 行きの線と帰りの線を同じ管に入れると、電線のまわりの磁気が打ち消し合います。 別々の管に入れると、磁気が打ち消されず、管が熱くなります（これを電磁的不平衡といいます）。 ■2 図を確かめる (ハ) それぞれの管に、1つの負荷の2本の線が入っています。適切です。 (イ)(ニ) 三相の3本を、同じ管に入れていません。 (ロ) 1つの負荷の2本が、別々の管に分かれています。 答えは(ハ)ピヨ。
