第二種電気工事士 平成28年度(2016) 下期 問32 過去問解説

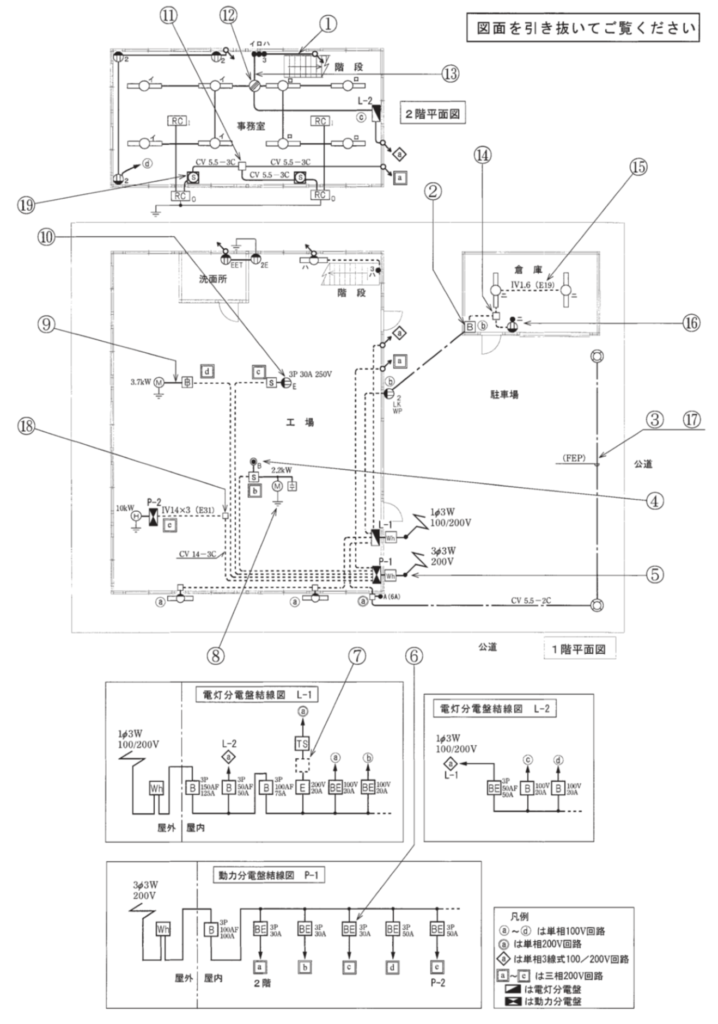

②で示す引込口開閉器が省略できる場合の，工場と倉庫との間の電路の長さの最大値［m］は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場の配線図です。注意事項は問31を見てください。）
- イ 5
- ロ 10
- ハ 15
- ニ 20
答えと解説を見る
正解はハ
解説
【考え方】引込口開閉器を省略できる条件は、使用電圧300 V以下、ほかの建物の電路が20 A以下の過電流遮断器で保護され、屋外の電路の長さが15 m以下のときです。
■1 ②がどこかを見る
②は、倉庫の入口の開閉器（B）です。
倉庫に電気を引き込む所には、ふつう引込口開閉器を付けます。
■2 省略できる条件
工場側の20 A以下の過電流遮断器で守られていて、2つの建物の間の電路が15 m以下なら、省略できます。→ (ハ) 15
答えは(ハ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問32
