第二種電気工事士 平成28年度(2016) 下期 問41 過去問解説

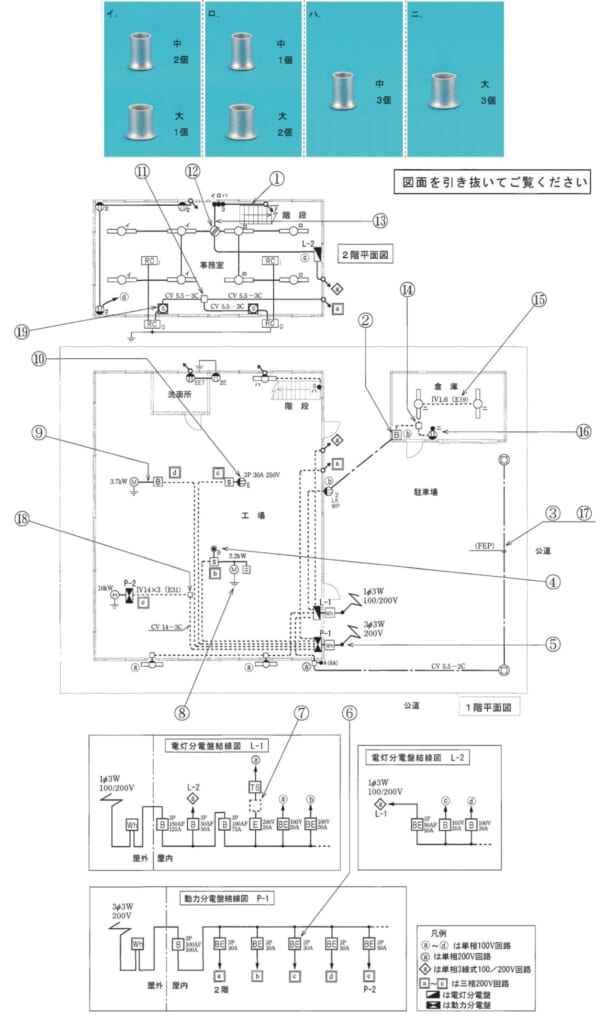

【考え方】リングスリーブは、5.5 mm²の電線2本なら中、3本なら大を使います。 ■1 ⑪につながる物を見る ⑪は、2階の事務室のジョイントボックスです。 CV 5.5−3C（断面積5.5 mm²の電線が3本入ったケーブル）が3本つながります。 動力分電盤からの1本と、2つの開閉器（Ⓢ）へ行く2本です。 ■2 1か所の本数を数える 三相なので、3本の線を、それぞれ同じ色どうしでつなぎます。 1か所に、5.5 mm²の電線が3本ずつ（ケーブル3本から1本ずつ）になります。 ■3 まとめる 5.5 mm²が3本なので大のリングスリーブです。 つなぐ所は3か所なので、大3個です。→ (ニ) 答えは(ニ)ピヨ。
