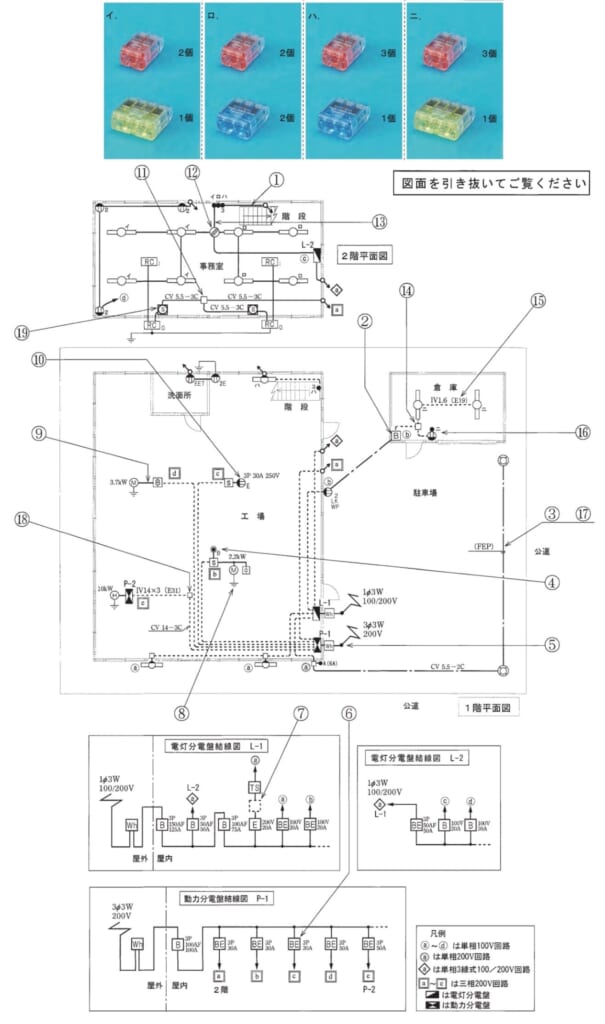

第二種電気工事士 平成28年度(2016) 下期 問42 過去問解説

【考え方】差込形コネクタは、つなぐ電線の本数に合ったもの（2本用、4本用など）を使います。 ■1 ⑫につながる物を見る ⑫は、2階の事務室のジョイントボックスです。 電灯分電盤L-2からの電源、入口のスイッチ（イ・ロ・ハ）、左の照明イ、右の照明ロにつながります。 ■2 線の種類ごとに数える 白（接地側）：電源・照明イ・照明ロ・階段の照明ハへ行く線（スイッチの方へ行く）の4本 → 4本用1個 黒（非接地側）：電源・スイッチの2本 → 2本用1個 照明イへの返り線：2本 → 2本用1個 照明ロへの返り線：2本 → 2本用1個 ■3 まとめる 2本用3個と4本用1個です。→ (ニ) 答えは(ニ)ピヨ。
