第二種電気工事士 平成28年度(2016) 下期 問45 過去問解説

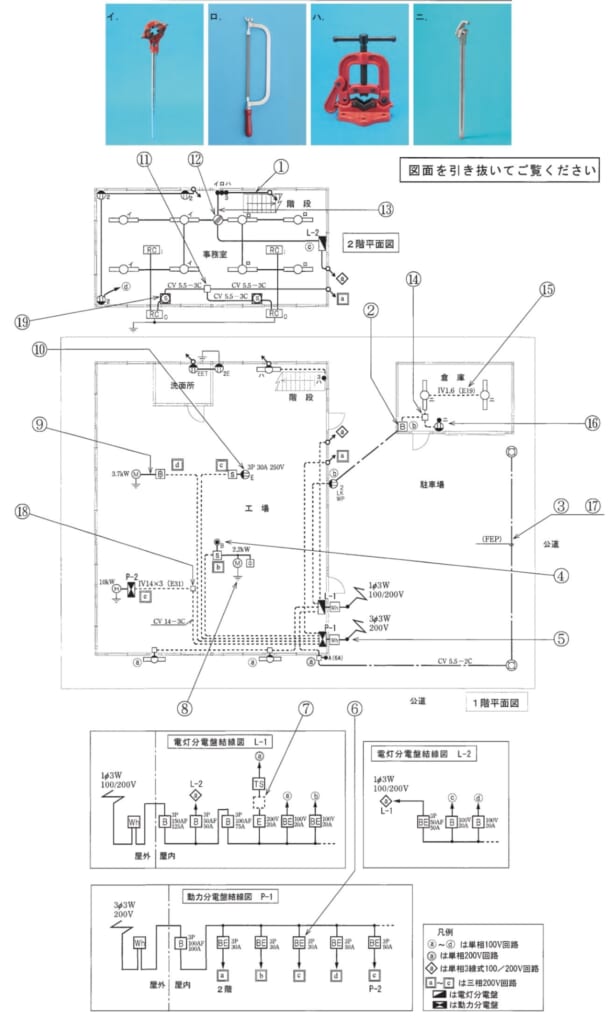

【考え方】（E19）はねじなし電線管です。ねじを切らないので、ねじ切り器はいりません。 ■1 ⑮の記号を読む ⑮は、倉庫の「IV1.6（E19）」の配線です。 Eは、ねじなし電線管の記号です。 ねじなし電線管は、ねじを切らずに、止めねじで部品とつなぎます。 ■2 写真を確かめる イ：ねじ切り器です。ねじを切らないので使いません。→ (イ) ロ：金切りのこで、管を切ります。使います。 ハ：パイプバイスで、管を固定します。使います。 ニ：パイプベンダで、管を曲げます。使います。 答えは(イ)ピヨ。
