第二種電気工事士 平成28年度(2016) 下期 問47 過去問解説

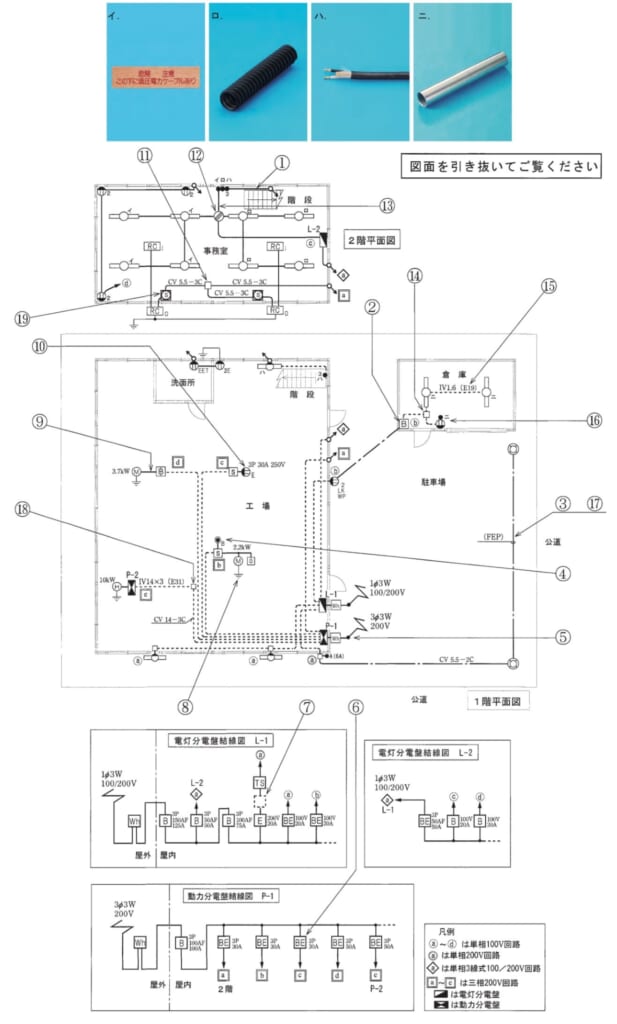

⑰で示す部分の地中配線の工事において，使用する物として，不適切なものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】地中に埋める配線は、ケーブル（CVなど）＋波付硬質合成樹脂管（FEP）＋埋設表示シートを使います。
■1 ⑰がどこかを見る
⑰は、駐車場の外灯への地中の配線で、（FEP）と書いてあります。
■2 写真を確かめる
イ：埋設表示シート（ここにケーブルがあると知らせるシート）です。使います。
ロ：波付硬質合成樹脂管（FEP）です。使います。
ハ：ケーブルです。使います。
ニ：ねじなし電線管（うすい金属の管）です。地中に埋める配線には使わないので、不適切です。→ (ニ)
答えは(ニ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問47
