第二種電気工事士 平成28年度(2016) 下期 問49 過去問解説

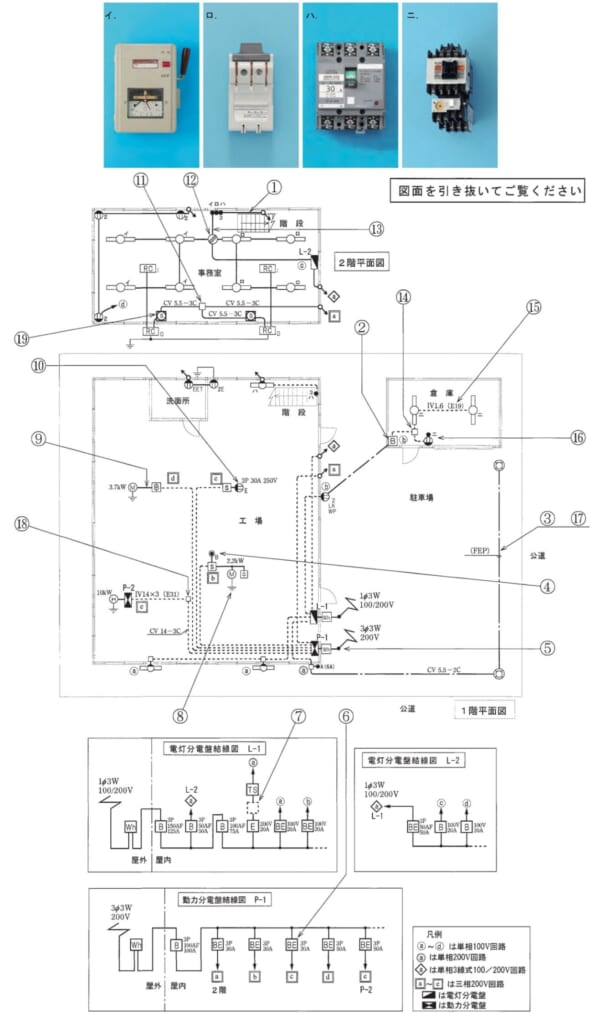

⑲で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】四角の中に丸とSを書いた記号は、電流計付箱開閉器です。
■1 ⑲の記号を見る
⑲は、2階のルームエアコンの近くにある、四角の中に丸とSを書いた記号です。
これは電流計付箱開閉器で、電流計の付いた箱の中に開閉器（スイッチ）が入っています。
■2 写真を選ぶ
写真イがこれです。→ (イ)
ロ：カバー付ナイフスイッチです。
ハ：配線用遮断器です。
ニ：電磁開閉器です。
答えは(イ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問49
