第二種電気工事士 平成28年度(2016) 下期 問50 過去問解説

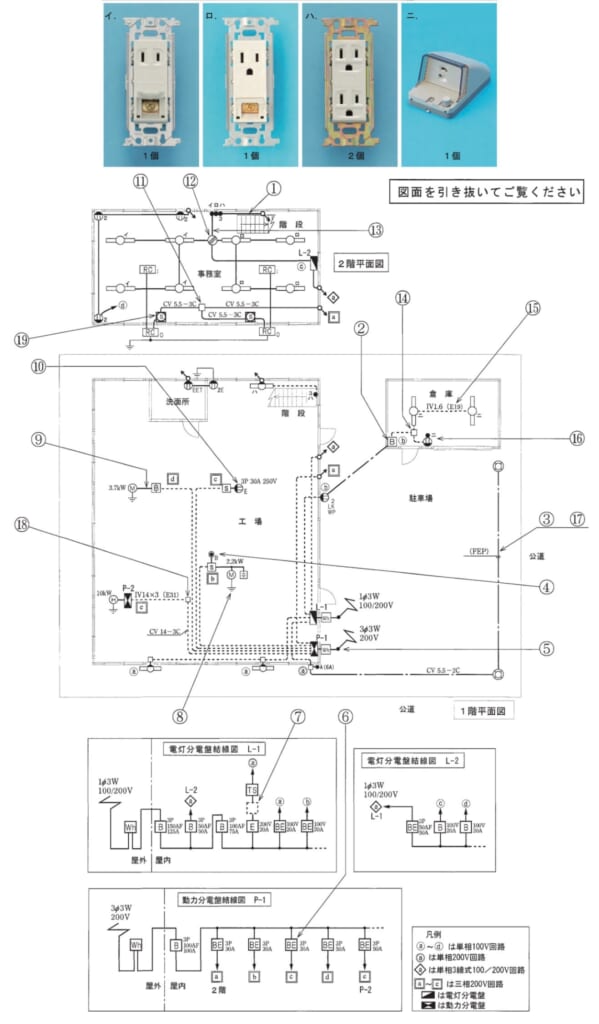

この配線図で，使用されているコンセントとその個数の組合せで，正しいものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】コンセントの横の文字で種類がわかります。E＝接地極付、ET＝接地端子付、EET＝接地極付接地端子付、WP＝防雨形、LK＝抜け止め形です。
■1 図のコンセントを探す
洗面所に、EETと書いたコンセント（接地極付接地端子付）が1個あります。
写真ロは、接地極の穴と接地端子があるので、これです。→ (ロ)
■2 ほかの選択肢
イ：接地端子付（ET）は、図にありません。
ハ：2口の接地極付（2E）は、図には1個しかないので、個数が合いません。
ニ：図の防雨形は2口・抜け止め形（2 LK WP）なので、写真とちがいます。
答えは(ロ)ピヨ。
出典：平成28年度（2016） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問50
