第二種電気工事士 平成29年度(2017) 上期 問17 過去問解説

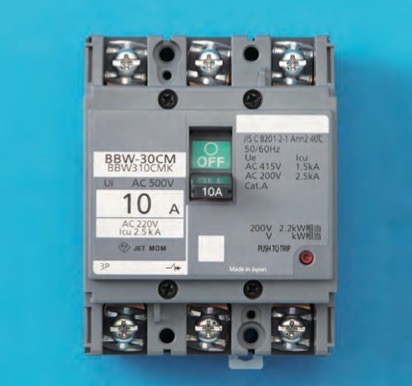

【考え方】電動機保護兼用の配線用遮断器には、守るモーターの大きさ（例「200 V 2.2 kW相当」）が書かれています。 ■1 写真を読む 写真の器具は3極の配線用遮断器で、「200 V 2.2 kW相当」のように、守るモーターの大きさが書かれています。 これは、モーターの過負荷（電流の流れすぎ）も守れる、電動機保護兼用の配線用遮断器です。→ (ニ) ■2 ほかの選択肢 (ハ) 漏電遮断器には、テストボタンと感度電流（mA）の表示があります。 (イ) 漏電警報器は、漏電を知らせるだけで、電気を切る器具ではありません。 (ロ) 電磁開閉器は、電磁石で接点を開け閉めする器具です。 答えは(ニ)ピヨ。
