第二種電気工事士 平成29年度(2017) 上期 問27 過去問解説

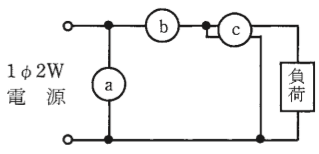

図の交流回路は，負荷の電圧，電流，電力を測定する回路である。図中にa，b，cで示す計器の組合せとして，正しいものは。
- イ a 電流計，b 電圧計，c 電力計
- ロ a 電力計，b 電流計，c 電圧計
- ハ a 電圧計，b 電流計，c 電力計
- ニ a 電圧計，b 電力計，c 電流計
答えと解説を見る
正解はハ
解説
【考え方】電圧計は負荷と並列、電流計は負荷と直列、電力計は電圧と電流の両方につなぎます。
■1 図の計器を読む
a：2本の電線の間につながっています（並列）。→ 電圧計
b：電線の途中に入っています（直列）。→ 電流計
c：電線の途中と、電線の間の両方につながっています。→ 電力計
■2 選ぶ
a 電圧計、b 電流計、c 電力計 の組合せは (ハ) です。
答えは(ハ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問27
