第二種電気工事士 平成29年度(2017) 上期 問31 過去問解説

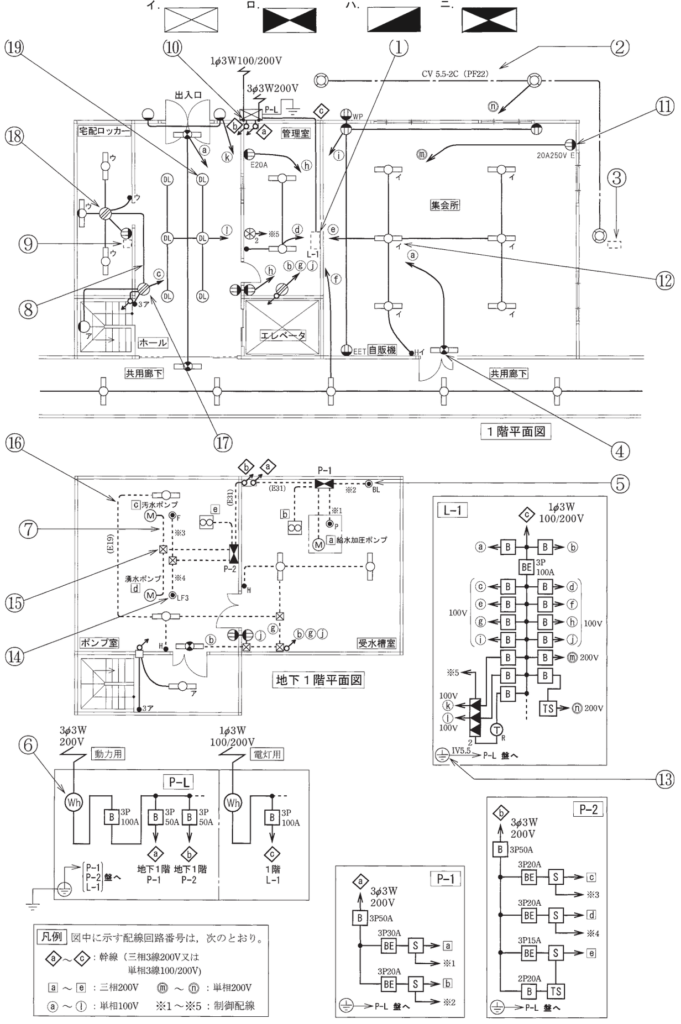

①で示す部分に取り付ける分電盤の図記号は。 （選択肢イ〜ニの図記号は，図の上の部分にあります。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。） 【注意】1.屋内配線の工事は，動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。2.屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。3.選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。4.ジョイントボックスを経由する電線は，すべて接続箇所を設けている。5.3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
