第二種電気工事士 平成29年度(2017) 上期 問34 過去問解説

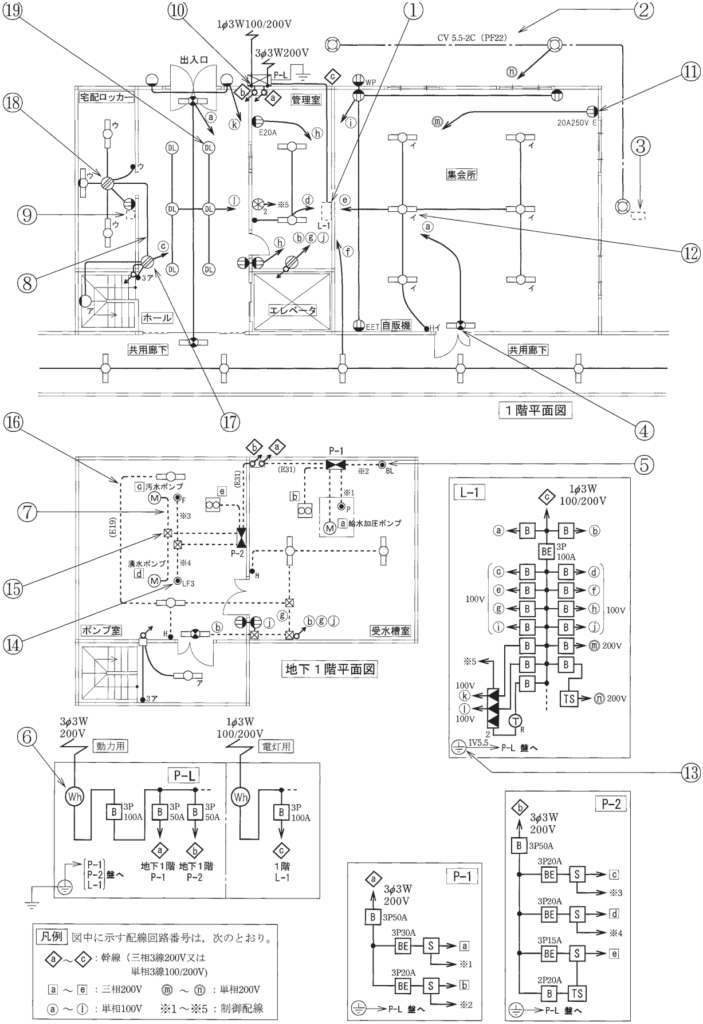

④で示す図記号の名称は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）
- イ 非常用照明
- ロ 一般用照明
- ハ 誘導灯
- ニ 保安用照明
答えと解説を見る
正解はハ
解説
【考え方】丸の中を斜めに分けて半分を黒くぬった記号は、誘導灯（非常口などへの道を示す照明）です。
■1 ④を読む
④は、集会所の出入口の上にある照明です。
丸の中を斜めに分けて、半分を黒くぬった記号です。→ 誘導灯
誘導灯は、火事などのときに非常口の場所を示す照明です。
■2 ほかの選択肢
(イ) 非常用照明は、丸を黒くぬった記号です。
(ロ) 一般用照明は、白い丸の記号です。
答えは(ハ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問34
