第二種電気工事士 平成29年度(2017) 上期 問41 過去問解説

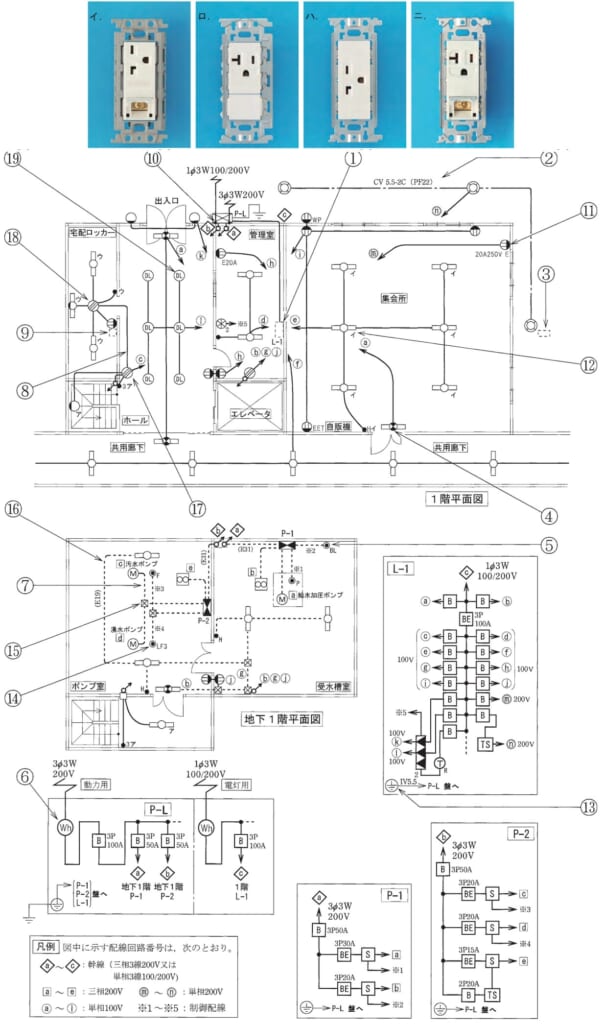

⑪で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】「20A250V E」は、定格20 A・250 V の接地極付コンセント（アースの刃を差す穴がある）です。
■1 ⑪を読む
⑪には「20A250V E」と書かれています。
定格20 A、250 V で、E は接地極付という意味です。
■2 写真を選ぶ
250 V 用の刃受けの形で、接地極（アースの刃を差す穴）があり、接地端子（ねじ）のないものが (ハ) です。
答えは(ハ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問41
