第二種電気工事士 平成29年度(2017) 上期 問43 過去問解説
⑬の部分で，写真に示す圧着端子と接地線を圧着接続するための工具として，適切なものは。

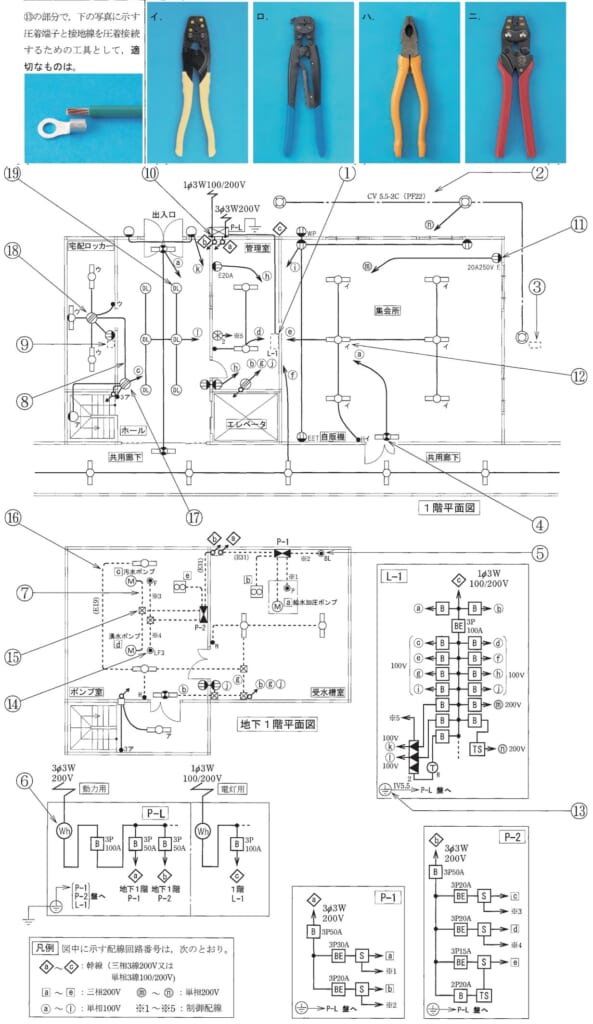

（問題の写真は，図のいちばん左にあります。）（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】裸圧着端子・裸圧着スリーブ用の圧着工具は柄が赤、リングスリーブ用の圧着工具は柄が黄色です。
■1 ⑬を読む
⑬は、分電盤 L-1 の接地線（IV5.5）です。
写真の圧着端子は、被覆のない裸圧着端子です。
■2 工具を選ぶ
裸圧着端子には、柄が赤い、裸圧着端子・スリーブ用の圧着工具を使います。→ (ニ)
(イ) 柄が黄色の工具は、リングスリーブ用です。
(ハ) はペンチです。
答えは(ニ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問43
