第二種電気工事士 平成29年度(2017) 上期 問44 過去問解説

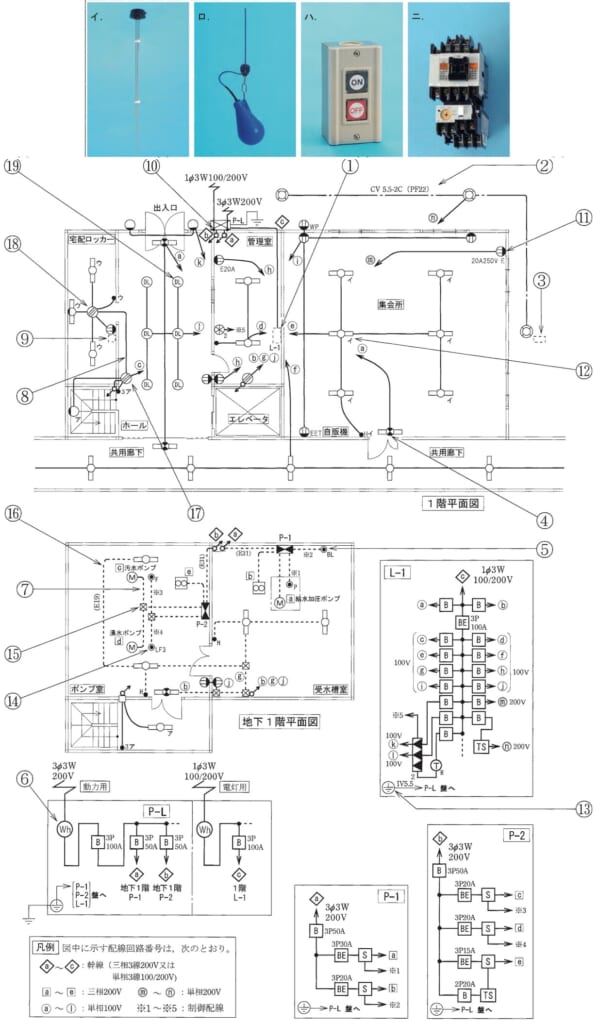

⑭で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】LF はフロートレススイッチ電極です。水の中に電極の棒をたらし、電気が流れるかどうかで水位を知ります。
■1 ⑭を読む
⑭は、湧水ポンプのそばの「LF3」と書かれた記号です。
フロートレススイッチ電極（3極）で、長さのちがう3本の棒で水位を検出します。
■2 写真を選ぶ
棒が下にのびた (イ) です。
(ロ) はフロートスイッチ、(ハ) は押しボタン、(ニ) は電磁開閉器です。
答えは(イ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問44
