第二種電気工事士 平成29年度(2017) 上期 問45 過去問解説

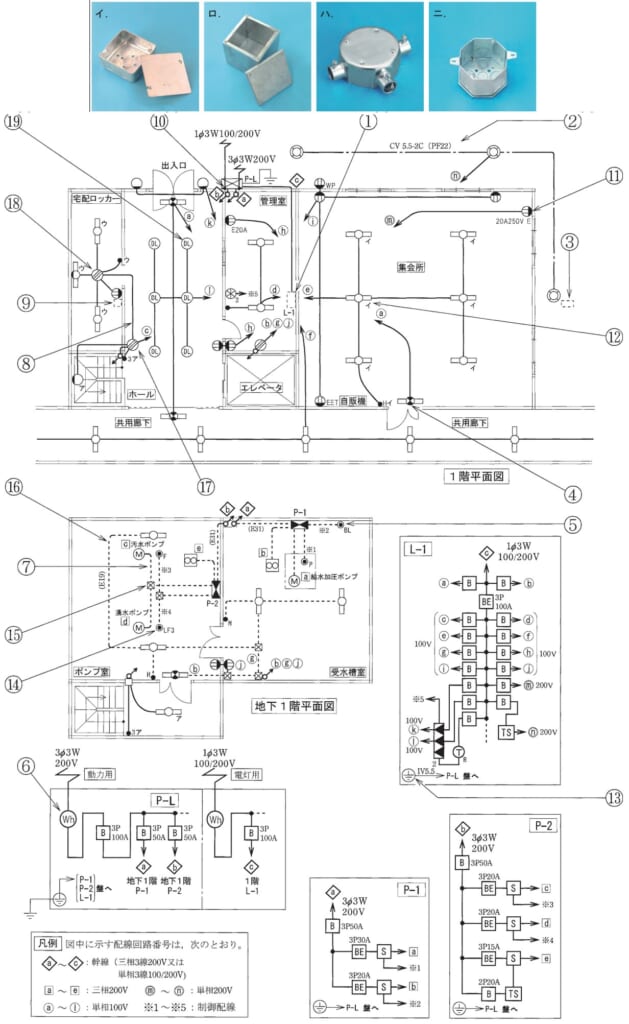

⑮で示す図記号のものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】四角に×の図記号はプルボックスです。電線管の途中で、電線を引き入れたり分けたりする大きめの箱です。
■1 ⑮を読む
⑮は、四角の中に×をかいた記号なので、プルボックスです。
金属管がたくさん集まる所で、電線を引き入れやすくするために使います。
■2 写真を選ぶ
ふたの付いた、深い四角い箱の (ロ) です。
答えは(ロ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問45
