第二種電気工事士 平成29年度(2017) 上期 問49 過去問解説

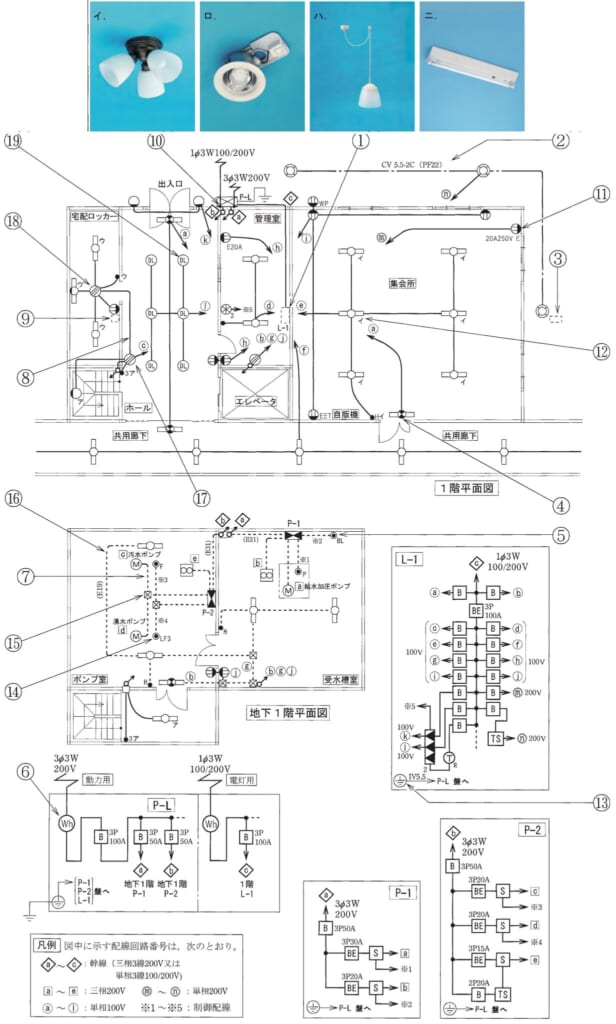

⑲で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】丸の中に「DL」と書いた記号は、ダウンライト（天井にうめこむ照明）です。
■1 ⑲を読む
⑲は、丸の中に「DL」と書いた記号なので、ダウンライトです。
天井にうめこんで、下を照らす照明です。
■2 写真を選ぶ
天井にうめこむ丸い器具の (ロ) です。
(イ) はシーリングの照明、(ハ) はペンダント、(ニ) は蛍光灯です。
答えは(ロ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問49
