第二種電気工事士 平成29年度(2017) 上期 問50 過去問解説

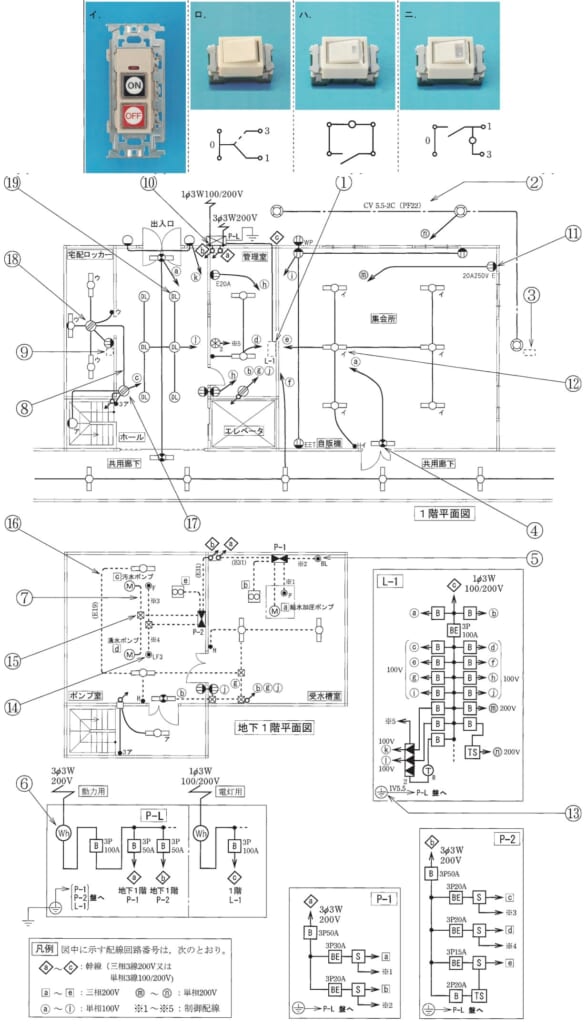

この配線図で，使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】写真の下の接点図（スイッチの中のつながり方）を読み、配線図の記号と見くらべます。
■1 1つずつ確かめる
(イ) 確認表示灯付の押しボタン：受水槽室の⑤（BL）に使われています。
(ロ) 3路スイッチ：ホールや地下1階の「3ア」に使われています。
(ハ) 位置表示灯付のスイッチ：集会所の「Hイ」などに使われています。
(ニ) 位置表示灯付の3路スイッチ：図には「H」と「3」がいっしょに書かれたスイッチがないので、使われていません。
答えは(ニ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問50
