第二種電気工事士 平成29年度(2017) 下期 問10 過去問解説
図のように，定格電流100 Aの配線用遮断器で保護された低圧屋内幹線からVVRケーブル太さ5.5 mm²（許容電流34 A）で低圧屋内電路を分岐する場合，a－b間の長さの最大値［m］は。
ただし，低圧屋内幹線に接続される負荷は，電灯負荷とする。
- イ 3
- ロ 5
- ハ 8
- ニ 制限なし
答えと解説を見る
正解はイ
使う公式
分岐の電線の許容電流と長さ 幹線の遮断器の 35 % 以上：8 m 以下 55 % 以上：長さの制限なし それより小さい：3 m 以下（％は、幹線を守る遮断器の定格電流に対する割合）
解説

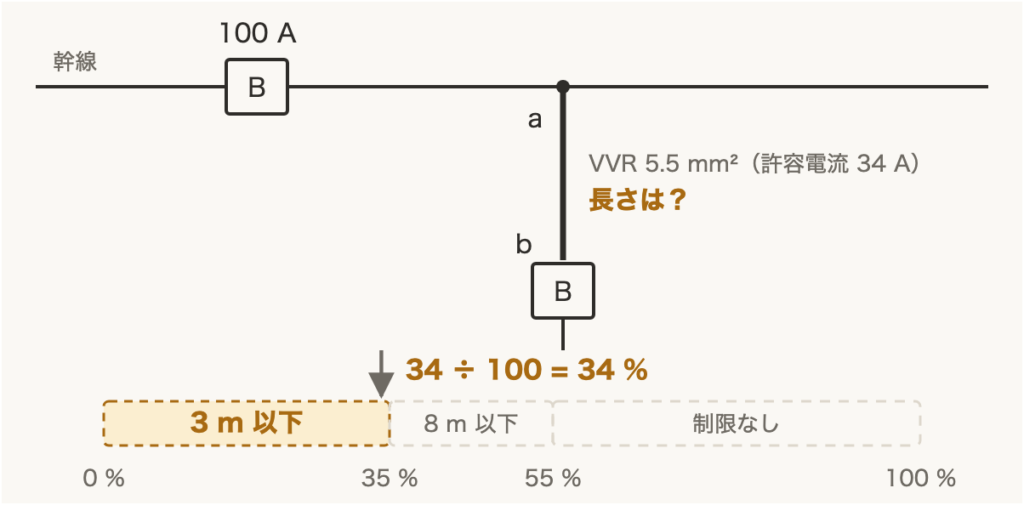

【考え方】分岐した電線が太い（許容電流が大きい）ほど，遮断器を分岐点から遠くに置けます。分岐の電線の許容電流が，幹線の遮断器の何 % かを調べます。
■1 割合を計算して長さを決める
分岐の電線は 34 A まで流せます。幹線の遮断器は 100 A です。
$\dfrac{34}{100} = 0.34$ → 34 %
34 % は 35 % より小さいので，分岐点から遮断器までは 3 m 以下にします。
答えは(イ)ピヨ。
分岐の電線は 34 A まで流せます。幹線の遮断器は 100 A です。
$\dfrac{34}{100} = 0.34$ → 34 %
34 % は 35 % より小さいので，分岐点から遮断器までは 3 m 以下にします。
答えは(イ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問10
