第二種電気工事士 平成29年度(2017) 下期 問19 過去問解説
低圧屋内配線の図記号と，それに対する施工方法の組合せとして，誤っているものは。

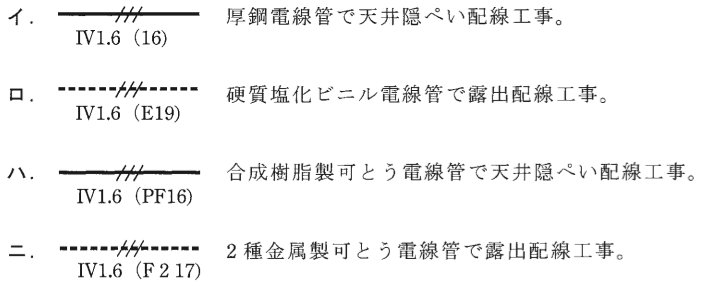

（選択肢イ〜ニの図記号は，図を見てください。）
- イ 実線 IV1.6（16） 厚鋼電線管で天井隠ぺい配線工事。
- ロ 点線 IV1.6（E19） 硬質塩化ビニル電線管で露出配線工事。
- ハ 実線 IV1.6（PF16） 合成樹脂製可とう電線管で天井隠ぺい配線工事。
- ニ 点線 IV1.6（F2 17） 2種金属製可とう電線管で露出配線工事。
答えと解説を見る
正解はロ
解説
【考え方】実線は天井隠ぺい配線、点線は露出配線です。管の記号は、数字だけ＝厚鋼電線管、E＝ねじなし電線管、VE＝硬質塩化ビニル電線管、PF＝合成樹脂製可とう電線管、F2＝2種金属製可とう電線管です。
■1 1つずつ確かめる
(イ) 実線・（16） → 数字だけは厚鋼電線管で、天井隠ぺい。正しいです。
(ロ) 点線・（E19） → E はねじなし電線管（金属管）です。硬質塩化ビニル電線管なら（VE19）と書きます。誤りです。
(ハ) 実線・（PF16） → 合成樹脂製可とう電線管で、天井隠ぺい。正しいです。
(ニ) 点線・（F2 17） → 2種金属製可とう電線管で、露出。正しいです。
答えは(ロ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問19
