第二種電気工事士 平成29年度(2017) 下期 問2 過去問解説

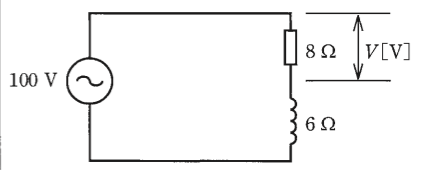

【考え方】全体のインピーダンスから電流を出し、抵抗の電圧を「電流 × 抵抗」で求めます。 ■1 数字を整理する 電源の電圧　$100\,\mathrm{V}$ 抵抗　$R = 8\,\Omega$ コイルのリアクタンス（交流の流れにくさ）　$X = 6\,\Omega$ ■2 インピーダンスを出す 交流では、抵抗とリアクタンスはそのまま足せません。 $Z = \sqrt{8^2 + 6^2}$ $= \sqrt{64 + 36}$ $= \sqrt{100} = 10\,\Omega$ ■3 電流を出す $I = \dfrac{100}{10} = 10\,\mathrm{A}$ ■4 抵抗の電圧を出す $V = I R = 10 \times 8 = 80\,\mathrm{V}$ 答えは(ニ)ピヨ。
